耐张线夹
Resistant clip www.b-port.cn

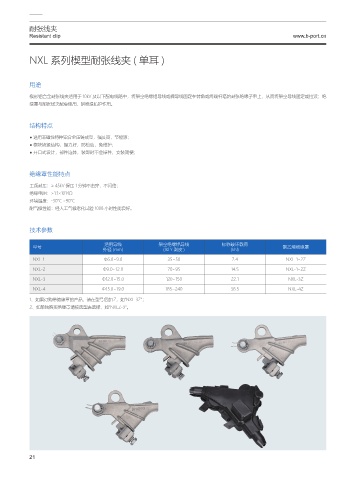

NXL 系列楔型耐张线夹 ( 单耳 )
用途
楔形铝合金耐张线夹适用于 10kV 及以下配电线路中，将架空绝缘铝导线或裸导线固定在转角或终端杆塔的耐张绝缘子串上，从而将架空导线固定或拉紧；绝
缘罩与耐张线夹配套使用，起绝缘防护作用。
结构特点
● 选用非磁性特种铝合金压铸成型，强度高，节能源；
● 楔块锁紧结构，握力好，防松动，免维护；
● 开口式设计，部件连体，装卸时不会掉件，安装简便；
绝缘罩性能特点
工频耐压：≥ 45kV 保压 1 分钟不击穿，不闪络；
绝缘电阻：>1.1×1014Ω
环境温度：-30℃ ~90℃
耐气候性能：经人工气候老化试验 1008 小时性能良好。
技术参数
型号 适用导线 架空绝缘铝导线 标称破坏载荷 聚乙烯绝缘罩
外径 (mm) (JKLY 剥皮 ) (kN)
NXL-1 Φ6.0~9.0 35~50 7.4 NXL-1~2Z
NXL-2 Φ9.0~12.0 70~95 14.5 NXL-1~2Z
NXL-3 Φ12.0~15.0 120~150 22.1 NXL-3Z
NXL-4 Φ15.0~19.0 185~240 36.5 NXL-4Z
1、如果订购带绝缘罩的产品，请在型号后加 Z，如“NXL-3Z”；
2、如单独购买绝缘罩请按选型表选择，如“NXLZ-3”。
