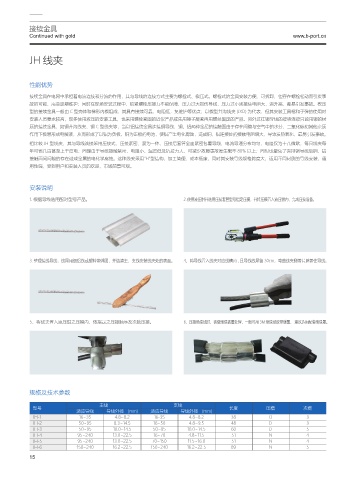

接续金具
Continued with gold www.b-port.cn

JH 线夹

性能优势

接续金具在电网中承担着电流连接和分流的作用，其与导线的连接方式主要为螺栓式、楔压式。螺栓式的金具安装方便、可拆卸，但存在螺栓松动而引发事
故的可能，需要定期维护；同时在现场安装过程中，锁紧螺栓压接力不能保障，压力过大损伤导线，压力过小则接续电阻大，温升高，都易引发事故。楔压
型的接续金具一般由 C 型壳体和梯形内楔组成，其具有接续可靠，电阻低，免维护等优点；以楔型并沟线夹 (JXD) 为代表，但其安装工具枪和子弹的使用对
安装人员要求较高，现多使用液压的安装工具，也采用螺栓紧固的近似产品或先用捶子敲紧再用螺丝固定的产品。另外过往铜导线的接续连接只能用铜的材
质的接续金具，如铜并沟线夹、铜 C 型线夹等，当以铝接续金具连接铜导线，铜、铝两种金属的接触面由于存在间隙与空气中的水分、二氧化碳和其他杂质
作用下极易形成电解液，从而形成了以铝为负极、铜为正极的电池，使铝产生电化腐蚀，造成铜、铝连接处的接触电阻增大，导致发热氧化，最易引发事故。
相比较 JH 型线夹，其与导线连接采用压接式，压接紧密、混为一体，压接后套管全面紧密包覆导线，电流导通分布均匀，电阻仅为十几微欧，每只线夹每
年可省几百甚至上千度电；同理由于导线接触紧密，电阻小、温度低及抗拉力大，可减少故障事故发生概率 80% 以上；同时也避免了夹持铜导线后铜、铝
接触面间间隙的存在造成金属的电化学腐蚀。这种线夹采用“H”型结构，加工简便、成本低廉，同时其安装导线规格跨度大，适用不同材质的导线安装，通
用性强，受到用户和安装人员的欢迎，市场前景可观。

安装说明
1. 根据导线选用配对型号产品。 2. 使用液压钳并选用压接套管型号指定压模，并将压模置入液压钳内，完成压接准备。

3. 整理接线导线，线尾用细铝线或塑料带绑固，并结清主、支线安装线夹处的表面。 4、将导线置入线夹对应线槽内 , 且导线线尾留 30cm，弯曲线夹侧盖片遮盖住导线。

5、将线夹置入液压钳之压模内，依指定之压接顺序及次数压接。 6、压接绝缘线时，需做绝缘被覆处理，一般可用 3M 绝缘型胶带缠覆， 建议选用配套绝缘罩。

规格及技术参数
主线 支线
型号 长度 压模 次数
适应导线 导线外径 (mm) 适应导线 导线外径 (mm)
JH-1 16~35 4.8~8.2 16-35 4.8~8.2 38 O 3
JH-2 50~95 8.3~14.5 16~50 4.8~9.5 48 D 3
JH-3 50~95 10.0~14.5 50~95 10.0~14.5 60 D 5
JH-4 95~240 13.0~22.5 16~70 4.8~11.5 51 N 4
JH-5 95~240 13.0~22.5 70~150 11.5~16.0 51 N 4
JH-6 150~240 16.2~22.5 150~240 16.2~22.5 89 N 5

15
