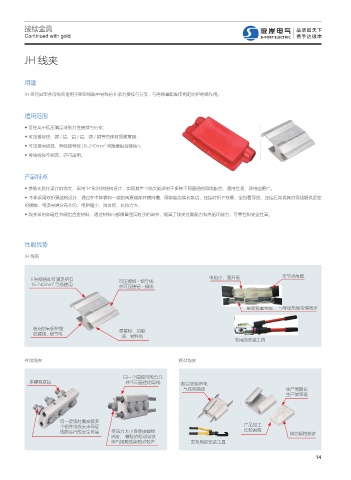

Page 23 - 浙江彼岸电气有限公司(样本)

接续金具
Continued with gold

JH 线夹

用途

JH 系列异型并沟线夹适用于架空线路中导线的非承力接续与分支，与绝缘罩配套使用起防护绝缘作用。

适用范围

◆ 可在高中低压满足非张力性接续与分支；
◆ 可压接导线：铜 / 铝、铝 / 铝、铜 / 铜等各种材质随意接；
2
◆ 可压接同线径，异线径导线 (16-240mm 间随意组合接续 )；
◆ 导线线径不规范，亦可适用。

产品特点

◆ 参数化优化设计的线夹，采用“H”形对称结构设计，实现其单个线夹能适用于多种不同直径的导线配合，通用性强，适用面更广。
◆ 本体采用双折翼结构设计，通过在本体横向一端的两翼端部开横向槽，尾部留边薄长条边，压接时折下双翼，全包覆导线，压接后实现其对导线提供紧密
的接触，电流导通分布均匀，电阻值小，温度低，抗拉力大；
◆ 线夹采用非磁性节能铝合金材料，通过材料内部微量金属粒子的调节，提高了线夹过载能力和热循环能力，可靠性和安全性高。

性能优势
JH 线夹

6 种规格即可满足所有 可压接铝 - 铝导线 电阻小，温升低 无节点故障
2
16-240mm 导线使用 亦可压接铝 - 铜线

紧密包覆导线， 与导线热胀冷缩同步

填充防氧保护脂 重量轻，功能
防腐蚀 , 增导电
强，材料省
专用的安装工具

并沟线夹 楔型线夹

同一个圆弧可配合几
多螺栓联接 种不同直径的导线 配合较紧密电
气性能稳定 生产周期长
生产效率低

同一接续处需安装多
个铝并沟线夹来保证 产品加工
线路运行的安全可靠 受压力大小直接由螺栓 比较困难 楔芯规格较多
决定， 螺栓的松动导致
电气接触性能相对较差 需专用的安装工具

14
