ZYQ1                                                                                         R

          系列双电源自动转换开关
          Series of double power supply automatic switch

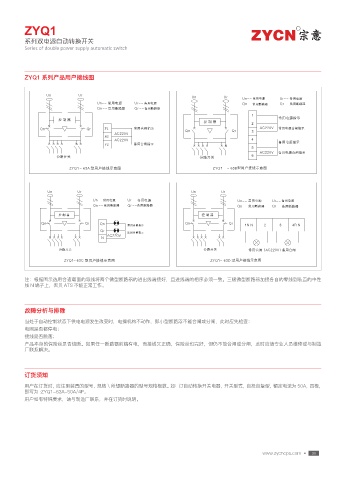

          ZYQ1 系列产品用户接线图


                 6O         6S                                     6O         6S    6O           6S
                                  6O           6S                                   2O           2S
                                  2O           2S
                                                                                        1
                                                                                        2
               2O              2S    )                           2O              2S     3  "$   7
                                        "$   7
                                     1
                                        "$   7                                          4
                                     )
                                                                                        5
                                                                                          "$   7
                                                                                        6
                         ;:2       "                                      ;:2        #



                 6O         6S                                     6O        6S
                                 6O          6S                                    6O          6S
                                 2O          2S                                    2O          2S


               2O             2S   2O                            2O             2S    / /              3 /
                                    2S
                                      "$   7
                                    /
                                                                                            "$   7

                       ;:2    $                                          ;:2      %

          注:根据图示选用合适载面的导线将两个微型断路器的进出线端接好,且进线端的相序必须一致。三极微型断路器加接各自的零线到装置的中性
          线 N 端子上,否贝 ATS 不能正常工作。



          故障分析与排除
          当处于自动控制状态下供电电源发生改变时,电操机构不动作,即小型断路器不能合闸或分闸,此时应先检查:
          电网是否都停电;
          接线是否脱落;
          产品本身的保险丝是否烧断。如果任一断路器前端有电,而接线又正确,保险丝也完好,但仍不能合闸或分闸,此时应请专业人员维修或与制造
          厂联系解决。




          订货须知
          用户在订货时,应注明装置的型号、规格\所想断路器的型号规格极数。如:订自动转换开关电器,开关型式,自投自复型,额定电流为 50A,四极,
          即写为 :ZYQ1-63A-50A/4P。
          用户如有特殊要求,请与制造厂联系,并在订货时说明。
