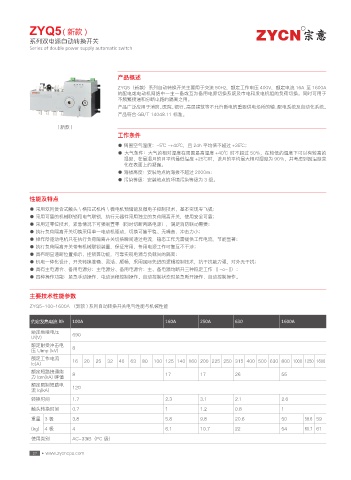

P. 34

ZYQ5 (新款)                                                                                     R
           系列双电源自动转换开关
           Series of double power supply automatic switch




                                         产品概述
                                          ZYQ5(新款)系列自动转换开关主要用于交流 50Hz,额定工作电压 400V,额定电流 16A 至 1600A
                                          的配电或电动机网络中一主一备或互为备用电源切换系统及市电和发电机组的负荷切换。同时可用于
                                          不频繁接通和分断电路的隔离之用。
                                          产品广泛应用于消防、医院、银行、高层建筑等不允许断电的重要供电场所的输、配电系统及自动化系统。
                                          产品符合 GB/T 14048.11 标准。

                     (新款)
                                         工作条件

                                          ● 周围空气温度:-5℃ ~+40℃,且 24h 平均值不超过 +35℃;
                                          ● 大气条件:大气的相对湿度在周围最高温度 +40℃ 时不超过 50%,在较低的温度下可以有较高的
                                            湿度,在最湿月的月平均最低温度 +25℃时,该月的平均最大相对湿度为 90%,并考虑到因温度变
                                            化在表面上的凝露。
                                          ● 海拔高度:安装地点的海拔不超过 2000m;
                                          ● 污染等级:安装地点的环境污染等级为 3 级。


           性能及特点
           ● 采用双列复合式触头\横拉式机构\微电机预储能及微电子控制技术,基本实现零飞弧;
           ● 采用可靠的机械联锁和电气联锁,执行元器件采用独立的负荷隔离开关,使用安全可靠;
           ● 采用过零位技术,紧急情况下可强制置零(同时切断两路电源),满足消防联动需要;
           ● 执行负荷隔离开关切换采用单一电动机驱动,切换可靠平稳、无嗓音、冲击力小;
           ● 操作器驱动电机只在执行负荷隔离开关切换瞬间通过电流,稳态工作无需提供工作电流,节能显著;
           ● 执行负荷隔离开关带有机械联锁装置,保证常用、备用电源工作可靠互不干涉;
           ● 具有明显通断位置指示、挂锁等功能,可靠实现电源与负载间的隔离;
           ● 机电一体化设计,开关转换准确、灵活、顺畅,采用国际先进的逻辑控制技术,抗干扰能力强,对外无干扰;
           ● 具有主电源合、备用电源分;主电源分、备用电源合;主、备电源均断开三种稳定工作(| -o- ||);
           ● 四种操作功能:紧急手动操作、电动远程控制操作、自动控制状态时紧急断开操作、自动控制操作。


           主要技术性能参数
           ZYQ5-100~1600A (新款 ) 系列自动转换开关电气性能与机械性能

            约定发热电流 lth    100A                            160A        250A        630             1600A

            额定绝缘电压        690
            Ui(V)
            额定耐受冲击电       8
            压 Uimp (kV)
            额定工作电流
            le(A)         16  20  25  32  40  63  80  100 125 140 160 200 225 250 315 400 500 630 800 1000 1250 1600
            额定短路接通能
            力 Icm(kA) 峰值  8                               17          17          26              55
            额定限制短路电       120
            流 lq(kA)
            转换时间          1.7                             2.3         3.1         2.1             2.6
            触头转换时间        0.7                             1           1.2         0.8             1
            重量 3 极        3.8                             5.8         9.8         20.6            50      58.6 59

            (kg)  4 极     4                               6.1         10.7        22              54      60.7 61
            使用类别          AC-33iB(PC 级)
