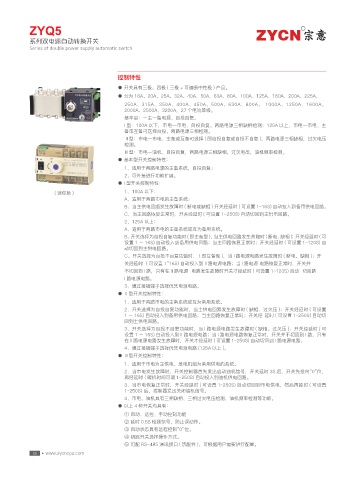

ZYQ5                                                                                          R

           系列双电源自动转换开关
           Series of double power supply automatic switch




                                         控制特性
                                          ● 开关具有三极、四极 ( 三极 + 可通断中性极 ) 产品。
                                          ● 分为 16A、20A、25A、32A、40A、50A、63A、80A、100A、125A、160A、200A、225A、
                                            250A、315A、350A、400A、450A、500A、630A、800A、  1000A、1250A、1600A、
                                            2000A、2500A、3200A,27 个电流等级。
                                            基本型:一主一备电源、自投自复。
                                            I 型:100A 以下,市电—市电、自投自复、两路电源三相缺相检测;125A 以上,市电—市电、主
                                            备或互备可选择自投、两路电源三相检测。
                                            Ⅱ型:市电—市电、主备或互备可选择 ( 即自投自复或自投不自复 ),两路电源三相缺相,过欠电压
                                            检测。
                                            Ⅲ型:市电—油机,自投自复,两路电源三相缺相,过欠电压,油机频率检测。
                                          ● 基本型开关控制特性:
                                            1、适用于两路电源的主备系统,自投自复;
                                            2、可外接进行功能扩展。
                                          ● I 型开关控制特性:
                    ( 迷你款 )                 1、100A 以下:
                                            A、适用于两路市电的主备系统;
                                            B、当主供电回路发生故障时 ( 断电或缺相 ) 开关经延时 ( 可设置 1~16S) 自动投入到备用供电回路。
                                            C、当主回路恢复正常时,开关经延时 ( 可设置 1-250S) 自动切回到主供电回路。
                                            2、125A 以上:
                                            A、适用于两路市电的主备系统或互为备用系统。
                                            B、开关选择为自投自复功能时 ( 即主备型 ),当主供电回路发生故障时 ( 断电、缺相 );开关经延时 ( 可
                                            设置 1 ~ 16S) 自动投入到备用供电回路;当主回路恢复正常时;开关经延时 ( 可设置 1~120S) 自
                                            动切回到主供电回路。
                                            C、开关选择为自投不自复功能时, ( 即互备型 ),当 I 路电源电路发生故障时 ( 断电、缺相 );开
                                            关经延时  ( 可设置 1”16S) 自动投入到Ⅱ路电源电路;当 I 路电源 电路恢复正常时,开关并
                                            不切回到 I 路,只有在Ⅱ路电源  电路发生故障时开关才经延时 ( 可设置 1~120S) 自动  切回路
                                            I 路电源电路。
                                            3、通过接插端子选择优先电源电路。
                                          ● Ⅱ型开关控制特性:
                                            1、适用于两路市电的主备系统或互为备用系统。
                                            2、开关选择为自投自复功能时,当主供电回路发生故障时 ( 缺相、过欠压 );开关经延时 ( 可设置
                                            1 ~ 16S) 自动投入到备用供电回路;当主回路恢复正常时;开关经 延时 ( 可设置 1~250S) 自动切
                                            回到主供电回路。
                                            3、开关选择为自投不自复功能时,当 I 路电源电路发生故障时 ( 缺相、过欠压 );开关经延时 ( 可
                                            设置 1 ~ 16S) 自动投入到 II 路电源电路;当 I 路电源电路恢复正常时,开关并不切回到 I 路,只有
                                            在 II 路电源电路发生故障时,开关才经延时 ( 可设置 1~250S) 自动切回到 I 路电源电路。
                                            4、通过接插端子选择优先电源电路 (125A 以上 )。
                                          ● Ⅲ型开关控制特性:
                                            1、适用于市电为主供电、发电机组为备用供电的系统。
                                            2、当市电发生故障时,开关控制器首先发出启动油机信号,开关延时 3S 后,开关先投向“0”位,
                                            再经延时 ( 暖机时间可调 1~250S) 自动投入到油机供电回路。
                                            3、当市电恢复正常时,开关经延时 ( 可设置 1~250S) 自动切回到市电供电,然后再延时 ( 可设置
                                            1~250S) 后,控制器发出关闭油机信号。
                                            4、市电、油机具有三相缺相、三相过欠电压检测,油机频率检测等功能。
                                          ● 以上 4 种开关均具有:
                                            ① 自动、远控、手动控制功能
                                            ② 延时 0.5S 检测信号,防止误动作。
                                            ③ 自动状态具有远程控制“0”位。
                                            ④ 钥匙开关选择操作方式。
                                            ⑤ 可配 RS-485 通讯接口 ( 选配件 ),可根据用户需要进行配置。
