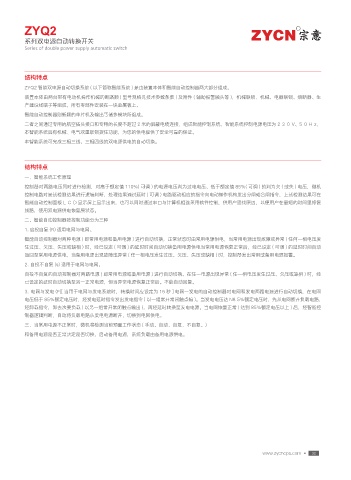

ZYQ2 R
系列双电源自动转换开关
Series of double power supply automatic switch
结构特点
ZYQ2 智能双电源自动切换系统 ( 以下简称智能系统 ) 是由装置本体和智能自动控制器两大部分组成。
装置本体由两台带有电动机操作机械的断路顺 ( 型号规格见技术参数条款 ) 及附件 ( 辅助报警触头等 ),机械联锁、机械、电器联锁、熔断器、生
产建设线端子等组成,所有零部件安装在一块金属板上。
智能自动控制器则新颖的单片机及输出等诸多模块所组成。
二者之间通过专用的航空插头接口和专用的长度不超过 2 米的屏蔽电缆连接,组成智能控制系统,智能系统控制电源电压为 2 2 0 V、5 0 H z,
本智能系统具有机械、电气双重联锁捉住功能,为您的供电提供了安全可靠的保证。
本智能系统可完成三相三线、三相四线的双电源供电的自动切换。
结构特点
一、智能系统工作原理
控制器对两路电压同时进行检测,对高于额定值 110%( 可调 ) 的电源电压判为过电电压、低于额定值 85%( 可调 ) 的判为欠 ( 或失 ) 电压,微机
控制电路对是述检测结果进行逻辑判断,处理结果通过延时 ( 可调 ) 电路驱动相应的指令向电动操作机构发出分闸或合闸指令,上述检测结果可在
智能自动控制面板 L C D 显示屏上显示出来,也可以同时通过串口与计算机相连采用软件控制,供用户查找原因,以便用户在最短的时间里修复
线路,使用双电源供电恢复原状态。
二、智能自动控制器按控制功能分为三种
1. 启投自复 (R) 适用电网与电网。
智能自动控制器对两种电源 ( 即常用电源和备用电源 ) 进行自动切换,正常状态时由常用电源供电,当常用电源出现故障或异常 ( 任何一相电压发
生过压、欠压、失压或缺相 ) 时,经已设定 ( 可调 ) 的延时时间自动切换备用电源供电当常用电源恢复正常后,经已设定 ( 可调 ) 的延时时间自动
返回至常用电源供电,当备用电源出现故障或异常 ( 任一相电压发生过压、欠压、失压或缺相 ) 时,控制器发出常用或备用电源报警。
2. 自投不自复 (s) 适用于电网与电网。
自投不自复的自动控制器对两路电源 ( 即常用电源或备用电源 ) 进行自动切换。在任一电源出现异常 ( 任一相电压发生过压、欠压或缺相 ) 时,经
已设定的延时自动切换至另一正常电源,但当异常电源恢复正常后。不能自动回复。
3. 电网与发电 (F)[ 当用于电网与发电系统时,转换时间应设定为 15 秒 ] 电网一发电的自动控制器对电网和发电两路电源进行自动切换,在电网
电压低于 85%额定电压时,经发电延时指令发出发电指令 ( 以一组常开常闭触点输 )。当发电电压达 N8 5%额定电压时,先从电网断开负载电路,
经卸载指令,卸去次要负载 ( 以另一组常开常闭触点输出 ),再经延时转换至发电电源。当电网恢复正常 ( 达到 85%额定电压以上 ) 后,经智能控
制器逻辑判断,自动将负载电路从发电电源断开,切换到电网供电。
三、当常用电源不正常时,微机将检测当前预置工作状态 ( 手动、自动、自复、不自复、)
和备用电源是否正常决定是否切换,启动备用电源,系统负载由备用电源供电。
