P. 35

ZYQ5 (新款)                                                                                    R
          系列双电源自动转换开关
          Series of double power supply automatic switch

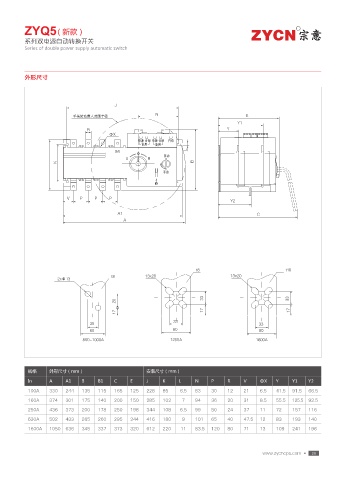

          外形尺寸







                          ੣౺ᣀҮణܷᔴډӦफ़



                                                 ႂຸ Ջ᫑ ႂຸ Ջ᫑  ᒬҮ
                                                  ࣡ၸ  ܫၸ
                                                         ᒬҮ


                                                         ੣Ү








































           规格     外形尺寸(mm)                         安装尺寸(mm)
           In     A     A1   B     B1   C     E    J     K     L    N     P    R     V    ΦX    Y     Y1   Y2
           100A   330   244  135   115  165   125  228   85    6.5  83    30   12    21   6.5   41.5  91.5  66.5
           160A   374   301  175   140  200   150  285   102    7   94    36   20    31   8.5   55.5  125.5  92.5
           250A   436   373  200   178  250   198  344   108   6.5  99    50   24    37   11    72    157  116

           630A   502   433  265   260  295   244  416   180    9   101   65   40    47.5  12   83    193  140
           1600A  1050  636  345   337  373   320  612   220   11   83.5  120  80    71   13    109   241  196



                                                                                           www.zycncps.com •  28
