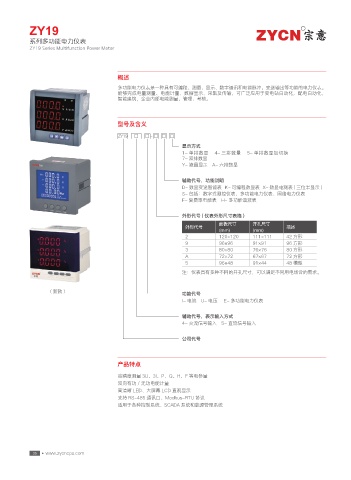

ZY19                                                                                          R

           系列多功能电力仪表
           ZY19 Series Multifunction Power Meter




                                         概述
                                          多功能电力仪表是一种具有可编程、测量、显示、数字通讯和电能脉冲、变送输出等功能的电力仪表。
                                          能够完成电量测量、电能计量、数据显示、采集及传输,可广泛应用于变电站自动化,配电自动化,
                                          智能建筑,企业内部电能测量、管理、考核。



                                         型号及含义

                                          ZY19  □  □  - □ □ □
                                                                显示方式
                                                                1- 单排数显   4- 三排数量   5- 单排数显加切换
                                                                7- 双排数显
                                                                Y- 液晶显示   A- 六排数显

                                                                辅助代号,功能说明
                                                                D- 数显变送智能表  K- 可编程数显表  X- 数显电测表 ( 三位半显示 )
                                                                S- 包括:数字式测控仪表、多功能电力仪表、网络电力仪表
                                                                F- 复费率电能表   H- 多功能谐波表


                                                                外形代号 ( 仪表外形尺寸表格 )
                                                                            面板尺寸        开孔尺寸
                                                                 外形代号                               描述
                                                                            (mm)        (mm)
                                                                 2          120×120     111×111     42 方形
                                                                 9          96×96       91×91       96 方形
                                                                 3          80×80       76×76       80 方形
                                                                 A          72×72       67×67       72 方形
                                                                 5          96×48       91×44       48 槽型
                                                                注:仪表具有多种不同的开孔尺寸,可以满足不同用电场合的需求。


                  (新款)                                          功能代号
                                                                I- 电流   U- 电压    E- 多功能电力仪表

                                                                辅助代号,表示输入方式
                                                                4- 交流信号输入   5- 直流信号输入

                                                                公司代号




                                         产品特点
                                          高精度测量 3U、3I、P、Q、H、F 等电参量
                                          双向有功 / 无功电能计量
                                          高清晰 LED、大屏幕 LCD 直观显示
                                          支持 RS-485 通讯口、Modbus-RTU 协议
                                          适用于各种控制系统、SCADA 系统和能源管理系统
