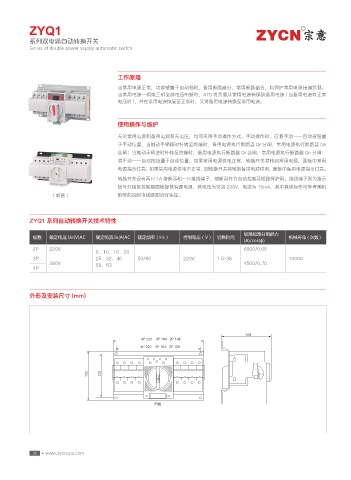

ZYQ1                                                                                          R

           系列双电源自动转换开关
           Series of double power supply automatic switch




                                         工作原理
                                          当常用电源正常,功能键置于自动档时,备用断路器分、常用断路器合,以保护常用电源接通负载。
                                          当常用电源一相或三相全部电压中断时,ATS 将负载从常用电源转换到备用电源 ( 当备用电源有正常
                                          电压时 ),并在常用电源恢复至正常时,又将备用电源转换至常用电源。



                                         使用操作与维护

                                          无论常用电源和备用电源有无电压,均可采用手动操作方式。手动操作时,应将手动一一自动按钮置
                                          于手动位置,当推动手柄顺时针转至终端时,备用电源执行断路器 Qr 分闸,常用电源执行断路器 Qn
                                          合闸;当推动手柄逆时针转至终端时,备用电源执行断路器 Qr 合闸,常用电源执行断路器 Qn 分闸:
                                          将手动一一自动按钮置于自动位置,如果常用电源供电正常,转换开关将转到常用电源,面板中常用
                                          电源指示灯亮;如果常用电源供电不正常,则转换开关将转到备用电源供电,面板中备用电源指示灯亮。
                                          转换开关设有两只 1A 熔断器和一只接线端子,熔断器作为自动控制器短路保护用。接线端子则为指示
                                          信号灯接至控制箱面板提供有源电源,其电压为交流 220V,电流为 15mA,其中具体操作可参考随机
                   (新款)                   附带的说明书线路图进行连接。




           ZYQ1 系列自动转换开关技术特性

                                                                                     极限短路分断能力
            极数    额定电压 Ue(V)AC    额定电流 In(A)AC  额定频率(Hz)        控制电压(V)     切换时间                    机械寿命 ( 次数 )
                                                                                     (A)/cos(ф)
            2P    220V                                                               6000/0.65
                                  6、10、16、20
            3P                    25、32、40      50/60           220V        1.5~3S                  10000
                  380V            50、63                                              4500/0.70
            4P




           外形及安装尺寸 (mm)








                                                   1         1        1
                                                  1         1        1









                                                      ٽ౜
