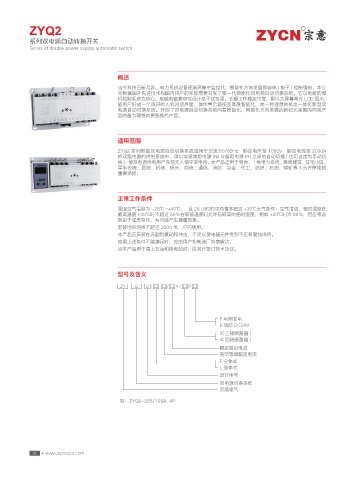

ZYQ2                                                                                          R

           系列双电源自动转换开关
           Series of double power supply automatic switch




                                         概述
                                          当今科技日新月异,电力系统设备逐渐高集中监控化、智能化方向发展即弱电 ( 电子 ) 控制强电。本公
                                          司根据国外先进技术和国内用户的实际需要开发了新一代智能化双电源自动切换系统。它以电新的微
                                          机控制系统为核心,电磁电磁兼容性设计抗干扰性强、长期工作稳定可靠,配以大屏幕背光 LCD 显示,
                                          能用户形成一个良好的人机对话界面,操作警示简便及高度智能化,是一种理想的机电一体化新型双
                                          电源自动切换系统。开创了双电源自动切换系统向着智能化,网络化方向发展的新纪元是国内同类产
                                          品的最为理想的更新换代产品。




                                         适用范围
                                          ZYQ2 系列智能双电源自动切换系统适用于交流 50/60Hz,额定电压至 1000V,额定电流至 2000A
                                          的双路电源的供电系统中,用以实现常用电源 (N) 与备用电源 (R) 之间的自动切换 ( 也可设定为手动切
                                          换 ),使双电源供电用户实现无人值守变电所。本产品适用于特类、Ⅰ类电力系统、高层建筑、住宅小区、
                                          军事设施、医院、机场、码头、商场、通信、消防、冶金、化工、纺织、石油、煤矿等不允许停电的
                                          重要场所。



                                         正常工作条件
                                          周围空气温度为 -25℃ ~+40℃,  且 24 小时的平均值不超过 +35℃大气条件:空气清洁,相对湿度在
                                          最高温度 +40℃时不超过 50%在较低温度时允许有较高的相对湿度,例如 +20℃时为 90%,但应考虑
                                          到由于湿度变化,有可能产生凝露现象。
                                          安装地点海拔不超过 2000 米,户内使用。
                                          本产品应安装在无剧烈震动和冲击,不足以使电器元件受到不应有腐蚀场所。
                                          如果上述条件不能满足时,应由用户和制造厂协商解决。
                                          当本产品用于海上石油和核电站时,应另行签订技术协议。



                                         型号及含义

                                          ZY   Q   2  - □ □ □ A  / □ P  □
                                                           /




                                                                             F 电网发电
                                                                             E 消防 DC24V
                                                                             3( 三极断路器 )
                                                                             4( 四极断路器 )
                                                                             额定脱扣电流
                                                                             壳架等级额定电流
                                                                             F 分体式
                                                                             L 连体式
                                                                             设计序号
                                                                             双电源切换系统
                                                                             宗意电气

                                          如:ZYQ2-225/125A  4P
