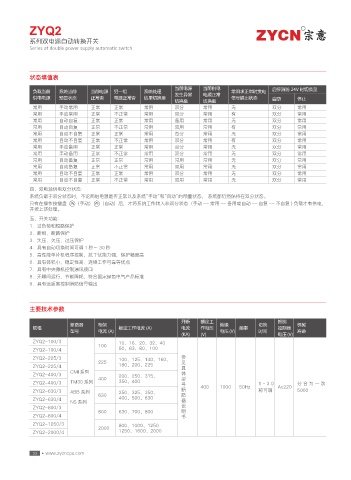

ZYQ2                                                                                          R

           系列双电源自动转换开关
           Series of double power supply automatic switch




           状态填值表
                                                             当前电源      当前供电                    启停消防 24V 时切换至
            负载当前     系统当前       当前电源    另一组        系统处理                          常用求正常时发电
            供电电源     预置状态       正常否     电源正常否      结果切换至     发生异常      电源正常      信号输出状态        启动      停止
                                                             切换至       切换至
            常用       手动常用       正常      正常         常用        双分        常用        无             双分      常用
            常用       手动常用       正常      不正常        常用        双分        常用        有             双分      常用
            常用       自动自复       正常      正常         常用        备用        常用        无             双分      常用
            常用       自动自复       正常      不正常        常用        双用        常用        有             双分      常用
            常用       自动不自复      正常      正常         常用        备分        常用        无             双分      常用
            常用       自动不自复      正常      不正常        常用        双分        常用        有             双分      常用
            常用       手动备用       正常      正常         常用        双分        常用        无             双分      常用
            常用       手动备用       正常      不正常        常用        双分        常用        无             双分      常用
            常用       自动备复       正常      正常         常用        常用        常用        无             双分      常用
            常用       自动备复       正常      不正常        常用        双用        常用        无             双分      常用
            常用       自动不自复      正常      正常         常用        双分        常用        无             双分      常用
            常用       自动不自复      正常      不正常        常用        双用        常用        无             双分      常用
           四、双电源供电双分状态:
           系统负载于双分状态时,不论两组电源是否正常以及系统“手动”和“自动”的预置状态, 系统都仍然保持在双分状态。
           只有在操作按键盘    (手动)   (自动)后,才将系统工作转入非双分状态(手动 -- 常用 -- 备用或自动 -- 自复 -- 不自复 ) 负载才有供电,
           并按上述处理。
           五、开关功能:
           1.过负荷和短路保护
           2.断相、断路保护
           3.失压、欠压、过压保护
           4.具有自动切换时间可调 1 秒~ 30 秒
           5.高性能单片机程序控制,抗干忧能力强,保护精度高
           6.具有体积小,稳定性高、连续工作可靠等优点
           7.具有中央微机控制通讯接口
           8.无噪间运行,节能降耗,符合国家绿色电气产品标准
           9.具有远距离控制消防信号输出




           主要技术参数
                                                               开断     额定工                        智能
                         断路器       柜架                                        绝缘           切换           机械
            规格                            额定工作电流 (A)           电流     作电压          频率            控制器
                         型号        电流 (A)                                    电压(V)        时间           寿命
                                                               (KA)   (V)                        电压(V)
            ZYQ2-100/3                    10、16、20、32、40
                                   100
            ZYQ2-100/4                    50、63、80、100
            ZYQ2-225/3                    100、125、140、160、     参
                                   225                         见
            ZYQ2-225/4                    180、200、225          具
                         CMI 系列
            ZYQ2-400/3             400    200、250、315、         体
                                                               型
            ZYQ2-400/3   TM30 系列          350、400              号      400    1000  50Hz   1~30   Ac220  分合为一次
            ZYQ2-630/3   ABB 系列    630    250、325、350、         断                          称可调          5000
                                                               路
            ZYQ2-630/4                    400、500、630          器
                         NS 系列
            ZYQ2-800/3                                         说
                                   800    630、700、800          明
            ZYQ2-800/4                                         书
            ZYQ2-1250/3                   800、1000、1250
                                   2000
            ZYQ2-2000/4                   1250、1600、2000
