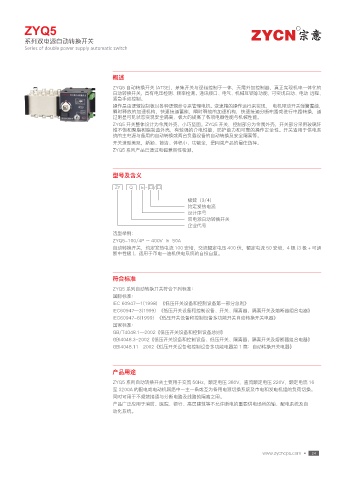

ZYQ5                                                                                         R

          系列双电源自动转换开关
          Series of double power supply automatic switch




                                        概述
                                        ZYQ5 自动转换开关 (ATSE),是集开关与逻辑控制于一体,无需外加控制器,真正实现机电一体化的
                                        自动转换开关,具有电压检测、频率检测、通讯接口、电气、机械互锁等功能,可实现自动、电动 远程、
                                        紧急手动控制。
                                        操作是由逻辑控制板以各种逻辑命令来管理电机、变速箱的操作运行来实现,  电机带动开关弹簧蓄能,
                                        瞬时释放的加速机构,快速接通蓄能,瞬时释放的加速机构,快速接通分断电路或进行电路转换,通
                                        过明显可见状态实现安全隔离,极大的提高了各项电器性能与机械性能。
                                        ZYQ5 开关整体设计为金属外壳,小巧坚固。ZYQ5 开关,控制部分为金属外壳,开关部分采用玻璃纤
                                        维不饱和聚脂树脂制造外壳,有较强的介电性能,防护能力和可靠的操作安全性。开关适用于供电系
                                        统的主电源与备用的自动转换或两台负载设备的自动转换及安全隔离等。
                                        开关造型美观,新颖、简洁、体积小、功能全,是同类产品的最佳选择。
                                        ZYQ5 系列产品已通过电磁兼容性检测。



                                        型号及含义

                                         ZY   Q   5  - □ □
                                                      /
                                                                  极数(3/4)
                                                                  约定发热电流
                                                                  设计序号
                                                                  双电源自动转换开关
                                                                  企业代号
                                        选型举例:
                                        ZYQ5-100/4P ~ 400V  In  50A
                                        自动转换开关,约定发热电流 100 安培,交流额定电压 400 伏,额定电流 50 安培,4 极 (3 极 + 可通
                                        断中性极 ),适用于市电一油机供电系统的自投自复。



                                        符合标准

                                        ZYQ5 系列自动转换开关符合下列标准:
                                        国际标准:
                                        IEC 60947—1(1998)  《低压开关设备和控制设备第一部分总则》
                                        IEC60947—3(1999)  《低压开关设备和控制设备、开关、隔离器、隔离开关及熔断器组合电器》
                                        IEC60947-6(1999)  《低压开关设备和控制设备多功能开关自动转换开关电器》
                                        国家标准:
                                        GB/T4048.1—2002《低压开关设备和控制设备总则》
                                        GBl4048.3-2002《低压开关设备和控制设备、低压开关、隔离器、隔离开关及熔断器组合电器》
                                        GBl4048.11—2002《低压开关设备和控制设备多功能电器第 1 篇:自动转换开关电器》



                                        产品用途

                                        ZYQ5 系列自动转换开关主要用于交流 50Hz,额定电压 380V,直流额定电压 220V,额定电流 16
                                        至 3200A 的配电或电动机网络中一主一备或互为备用电源切换系统及市电和发电机组的负荷切换。
                                        同时可用于不频繁接通与分断电路及线路的隔离之用。
                                        产品广泛应用于消防、医院、银行、高层建筑等不允许断电的重要供电场所的输、配电系统及自
                                        动化系统。







                                                                                           www.zycncps.com •  24
