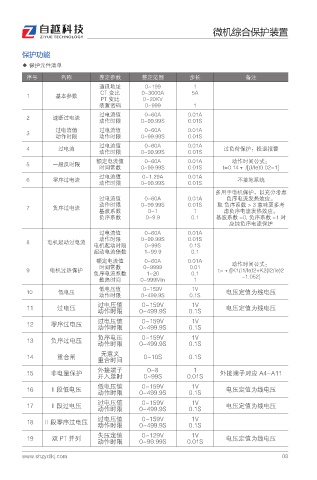

微机综合保护装置

保护功能
◆ 保护元件清单
序号 名称 整定参数 整定范围 步长 备注
通讯地址 0~199 1
CT 变比 0-3000A 5A
1 基本参数
PT 变比 0~20KV
装置密码 0~999 1
过电流值 0~60A 0.01A
2 速断过电流
动作时限 0~99.99S 0.01S
过电流值 过电流值 0~60A 0.01A
3
动作时限 动作时限 0~99.99S 0.01S
过电流值 0~60A 0.01A
4 过电流 过负荷保护：投退报警
动作时限 0~99.99S 0.01S
额定电流值 0~60A 0.01A 动作时间公式：
5 一般反时限
时间常数 0~99.99S 0.01S t=0.14τ /[(I/Ie)0.02-1]
过电流值 0~1.29A 0.01A
6 零序过电流 不接地系统
动作时限 0~99.99S 0.01S
多用于电机保护，以充分考虑
过电流值 0~60A 0.01A 负序电流发热效应。
动作时限 0~99.99S 0.01S 取 负序系数 > 3 意味更多考
7 负序过电流
基波系数 0~1 1 虑负序电流发热效应。
负序系数 0~9.9 0.1 基波系数 =0, 负序系数 =1 对
应纯负序电流保护
过电流值 0~60A 0.01A
动作时限 0~99.99S 0.01S
8 电机起动过电流
电机起动时限 0~99S 0.1S
起动电流倍数 1~99.9 0.1
额定电流值 0~60A 0.01A 动作时间公式：
时间常数 0~9999 0.01
9 电机过热保护 t=τ/[K1(I1/Ie)2+K2(I2/Ie)2
负序电流系数 1~20 0.1 -1.052]
散热时间 0~999Min 1
低电压值 0~159V 1V
10 低电压 电压定值为线电压
动作时限 0~499.9S 0.1S
过电压值 0~159V 1V
11 过电压 电压定值为线电压
动作时限 0~499.9S 0.1S
过电压值 0~159V 1V
12 零序过电压
动作时限 0~499.9S 0.1S
负序电压 0~159V 1V
13 负序过电压
动作时限 0~499.9S 0.1S
无意义
14 重合闸 0~10S 0.1S
重合时间
外接端子 0~8 1
15 非电量保护 外接端子对应 A4-A11
开入延时 0~99S 0.01S
低电压值 0~159V 1V
16 II 段低电压 电压定值为线电压
动作时限 0~499.9S 0.1S
过电压值 0~159V 1V
17 II 段过电压 电压定值为线电压
动作时限 0~499.9S 0.1S
过电压值 0~159V 1V
18 II 段零序过电压
动作时限 0~499.9S 0.1S
失压定值 0~129V 1V
19 双 PT 并列 电压定值为线电压
动作时限 0~99.99S 0.01S
www.shzydlkj.com 08
