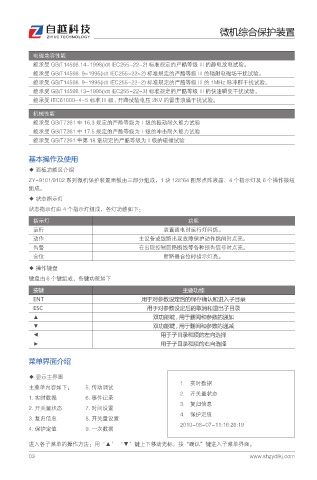

微机综合保护装置

电磁兼容性能
能承受 GB/T14598.14-1998(idt IEC255-22-2) 标准规定的严酷等级 III 的静电放电试验。
能承受 GB/T14598. 9-1995(idt IEC255-22-2) 标准规定的严酷等级 III 的辐射电磁场干扰试验。
能承受 GB/T14598. 9-1995(idt IEC255-22-2) 标准规定的严酷等级 III 的 1MHz 脉冲群干扰试验。
能承受 GB/T14598.13-1995(idt IEC255-22-3) 标准规定的严酷等级 III 的快速瞬变干扰试验。
能承受 IEC61000-4-5 标准 III 级 , 开路试验电压 2KV 的雷击浪涌干扰试验。
机械性能
能承受 GB/T7261 中 16.3 规定的严酷等级为Ⅰ级的振动耐久能力试验
能承受 GB/T7261 中 17.5 规定的严酷等级为Ⅰ级的冲击耐久能力试验
能承受 GB/T7261 中第 18 章规定的严酷等级为Ⅰ级的碰撞试验

基本操作及使用
◆ 面板功能区介绍
ZY-9101/9102 系列微机保护装置面板由三部分组成，1 块 128*64 图形点阵液晶、4 个指示灯及 6 个操作按纽
组成。
◆ 状态指示灯
状态指示灯由 4 个指示灯组成，各灯功能如下：
指示灯 功能
运行 装置通电时运行灯闪烁。
动作 主设备或线路出现故障保护动作跳闸时点亮。
告警 在出现控制回路断线等各种预告信号时点亮。
合位 断路器合位时指示灯亮。
◆ 操作键盘
键盘由 6 个键组成，各键功能如下
按键 主要功能
ENT 用于对参数设定后的保存确认和进入子目录
ESC 用于对参数设定后的取消和退出子目录
▲ 双功能键 , 用于翻阅和参数的递加
▼ 双功能键 , 用于翻阅和参数的递减
用于子目录和项的左向选择
▼
▼ 用于子目录和项的右向选择
菜单界面介绍

◆ 显示主界面
1． 实时数据
主菜单内容如下： 5. 传动调试
2． 开关量状态
1. 实时数据 6. 事件记录
3． 复归信息
2. 开关量状态 7. 时间设置
4． 保护定值
3. 复归信息 8. 开关量设置
2010-08-07-11:16:26:19
4. 保护定值 9. 一次数据
进入各子菜单的操作方法：用‘▲’ ‘▼’键上下移动光标，按“确认”键进入子菜单界面。
