微机综合保护装置

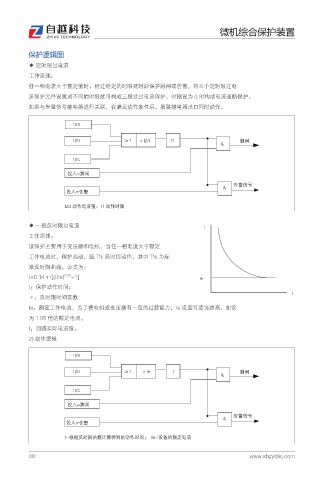

保护逻辑图
◆ 定时限过电流
工作原理：
任一相电流大于整定值时，经过给定的时限延时后保护跳闸或告警。将三个定时限过电
流保护元件设置成不同的时限就可构成三段式过电流保护，时限设为 0 时构成电流速断保护。
如果与告警信号继电器进行关联，在满足动作条件后，报警继电器出口同时动作。
*QB

*QC Ĺ Ὕ*[E U ᡹᫑

*QD
અЙ ᡹᫑
ն᝜ζՁ

અЙ ն᝜
*[E ҮͺႂึϘ὚U Үͺௐᬌ

◆ 一般反时限过电流 *
工作原理：
该保护主要用于变压器和电机，当任一相电流大于额定
工作电流时，保护启动，经 Tfs 延时后动作，其中 Tfs 为标
准反时限曲线，公式为：
t=0.14τ/[(I/Ie) 0.02 -1] *F
t：保护动作时间；
U
τ：反时限时间常数
Ie：额定工作电流，为了使电机或变压器有一定的过载能力，Ie 设定可适当提高，如设
为 1.05 倍的额定电流。
I：回路实际电流值。
2) 动作逻辑
*QB

*QC Ĺ Ὕ*F U ᡹᫑

*QD
અЙ ᡹᫑
ն᝜ζՁ

અЙ ն᝜
U ಩૵ԥௐᬌѥஜ᝟ኪ३ҁᄉҮͺௐᫍ὚ *F ᝹ܫᄉᮨ߿ႂึ
