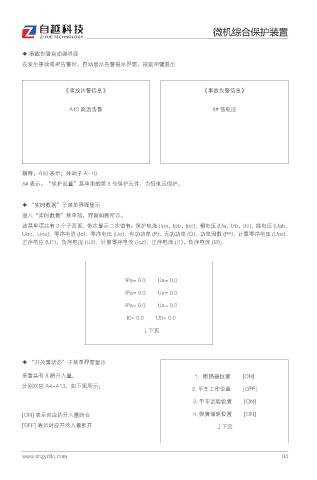

微机综合保护装置
◆ 事故告警自动弹界面
在发生事故或者告警时，自动显示告警提示界面，按返回键退出
《事故告警信息》 《事故告警信息》
A10 高温告警 8# 低电压
解释：A10 表示：外端子 A-10
8# 表示：“保护设置”菜单里的第 8 号保护元件，为低电压保护。
◆ “实时数据”子菜单界面显示
进入“实时数据”菜单项，界面如图所示。
该菜单项共有 3 个子页面，依次显示二次值有：保护电流 (Ipa，Ipb，Ipc)、相电压 (Ua，Ub，Uc)、线电压 (Uab，
Ubc，Uca)、零序电流 (Io)、零序电压 (Uo)、有功功率 (P)、无功功率 (Q)、功率因数 (PF)、计算零序电压 (Uoz)、
正序电压 (U1)，负序电压 (U2)、计算零序电流 (Ioz)、正序电流 (I1)，负序电流 (I2)。
IPa= 0.0 Ua= 0.0
IPa= 0.0 Ua= 0.0
IPa= 0.0 Ua= 0.0
I0= 0.0 U0= 0.0
↓下页
◆ “开关量状态”子菜单界面显示
装置共有 8 路开入量， 1．断路器位置 [ON]
分别对应 A4-A13，如下图所示： 2. 手车工作位置 [OFF]
3. 手车试验位置 [ON]
[ON] 表示对应的开入量闭合 4. 弹簧储能位置 [ON]
[OFF] 表示对应开的入量断开 ↓下页
