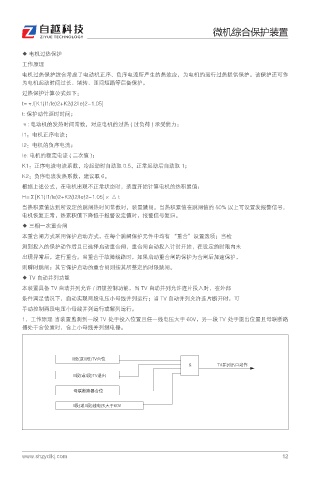

微机综合保护装置

◆ 电机过热保护
工作原理
电机过热保护综合考虑了电动机正序、负序电流所产生的热效应，为电机的运行过热提供保护。该保护还可作
为电机起动时间过长、堵转、匝间短路等后备保护。
过热保护计算公式如下：
t=τ/[K1(I1/Ie)2+K2(I2/Ie)2-1.05]
t: 保护动作延时时间；
τ: 电动机的发热时间常数，对应电机的过热 ( 过负荷 ) 承受能力；
I1：电机正序电流；
I2：电机的负序电流；
Ie: 电机的额定电流 ( 二次值 )；
K1：正序电流电流系数，冷起动时自动取 0.5，正常起动后自动取 1；
K2：负序电流发热系数，建议取 6。
根据上述公式，在电机出现不正常状态时，装置开始计算电机的热积累值：
H=Σ[K1(I1/Ie)2+K2(I2/Ie)2-1.05]× △ t
当热积累值达到所设定的跳闸热时间常数时，装置跳闸。当热积累值在跳闸值的 50% 以上可设置发报警信号，
电机恢复正常，热累积值下降低于报警设定值时，报警信号复归。
◆ 三相一次重合闸
本重合闸方式采用保护启动方式，在每个跳闸保护元件中均有 “重合”设置选项；当检
测到投入的保护动作后且已选择启动重合闸，重合闸自动投入计时开始，在设定的时限内未
出现异常后，进行重合。当重合于故障线路时，如果启动重合闸的保护为合闸后加速保护，
则瞬时跳闸；其它保护启动的重合闸则按其所整定的时限跳闸。
◆ TV 自动并列功能
本装置具备 TV 自动并列允许 / 闭锁控制功能，当 TV 自动并列允许连片投入时，在外部
条件满足情况下，自动实现两段电压小母线并列运行；当 TV 自动并列允许连片断开时，可
手动控制两段电压小母线并列运行或解列运行。
1、工作原理 当装置监测到一段 TV 处于投入位置且任一线电压大于 60V，另一段 TV 处于退出位置且母联断路
器处于合位置时，合上小母线并列继电器。

**ൿ ੊**ൿ 57Ջͮ
5 7ࣲѴѢԯҮͺ
**ൿ ੊*ൿ 57ᤝѢ
ආᐎறᡸ٧Ջͮ
*ൿ ੊**ൿ ጲႂԌܷ̅ 7
