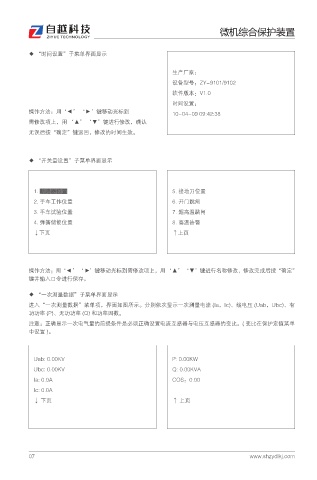

P. 8

微机综合保护装置


        ◆ “时间设置”子菜单界面显示

                                             生产厂家:
                                             设备型号:ZY-9101/9102
                                             软件版本:V1.0
                                             时间设置:
        操作方法:用‘     ’ ‘     ’键移动光标到          10-04-09 09:42:38
                        ▼
                  ▼
        需修改项上,用 ‘▲’ ‘▼’键进行修改,确认
        无误后按“确定”键返回,修改的时间生效。


        ◆ “开关量设置”子菜单界面显示



          1. 断路器位置                           5. 接地刀位置
          2. 手车工作位置                          6. 开门跳闸
          3. 手车试验位置                          7. 超高温跳闸
          4. 弹簧储能位置                          8. 高温告警
          ↓下页                                ↑上页




        操作方法:用‘     ’ ‘     ’键移动光标到需修改项上,用 ‘▲’ ‘▼’键进行名称修改,修改完成后按“确定”
                        ▼
                  ▼
        键并输入口令进行保存。
        ◆ “一次测量数据”子菜单界面显示
        进入“一次测量数据”菜单项,界面如图所示。分别依次显示一次测量电流 (Ia,Ic)、线电压 (Uab,Ubc)、有
        功功率 (P)、无功功率 (Q) 和功率因数。
        注意:正确显示一次电气量的前提条件是必须正确设置电流互感器与电压互感器的变比。( 变比在保护定值菜单
        中设置 )。



          Uab: 0.00KV                        P: 0.00KW
          Ubc: 0.00KV                        Q: 0.00KVA
          Ia: 0.0A                           COS:0.00
          Ic: 0.0A
          ↓ 下页                               ↑ 上页







        07                                                       www.shzydlkj.com
