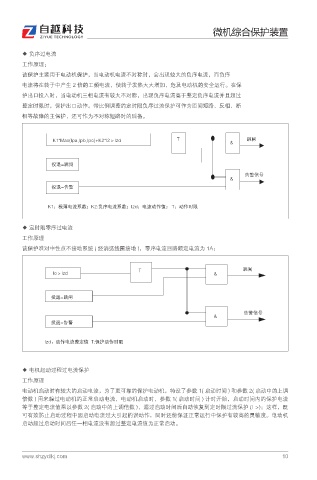

微机综合保护装置

◆ 负序过电流
工作原理：
该保护主要用于电动机保护，当电动机电流不对称时，会出现较大的负序电流，而负序
电流将在转子中产生 2 倍的工频电流，使转子发热大大增加，危及电动机的安全运行。在保
护出口投入时，当电动机三相电流有较大不对称，出现负序电流高于整定负序电流并且超过
整定时限时，保护出口动作。带比例调整的定时限负序过流保护可作为匝间短路、反相、断
相等故障的主保护，还可作为不对称短路时的后备。

, .BY *QB *QC *QD , * Ὕ*[E 5 ᡹᫑

અᤝ ᡹᫑
ն᝜ζՁ

અᤝ ն᝜
, Ὑ౜ᘘႂึጆஜ὚, ᠆ࣿႂึጆஜ὚*[EὙႂึҮͺϘ὚ 5ὙҮͺௐᬌ

◆ 定时限零序过电流
工作原理
该保护准对中性点不接地系统 ( 经消弧线圈接地 )，零序电流回路额定电流为 1A；

5 ᡹᫑
*PὝ*[E

અᤝ ᡹᫑

ն᝜ζՁ

અᤝ ն᝜
*[EὙҮͺႂึஞ߿Ϙ 5 γએҮͺௐᬌ

◆ 电机起动过程过电流保护
工作原理
电动机启动时有较大的启动电流，为了更可靠的保护电动机，特设了参数 1( 启动时间 ) 和参数 2( 启动中的上调
倍数 ) 用来躲过电动机的正常启动电流，电动机启动时，参数 1( 启动时间 ) 计时开始，启动时间内的保护电流
等于整定电流值乘以参数 2( 启动中的上调倍数 )，超过启动时间后自动恢复到定时限过流保护 (I >)；这样，既
可有效防止启动过程中因启动电流过大引起的误动作，同时还能保证正常运行中保护有较高的灵敏度。电动机
启动超过启动时间后任一相电流没有超过整定电流值为正常启动。
