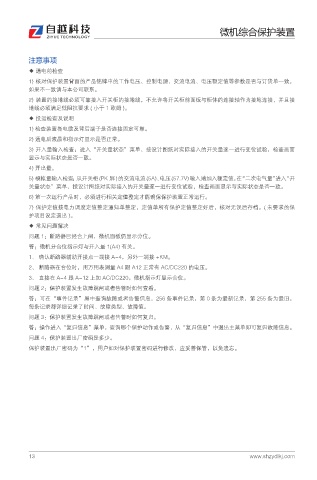

微机综合保护装置

注意事项
◆ 通电前检查
1) 核对保护装置背面的产品铭牌中的工作电压、控制电源、交流电流、电压额定值等参数是否与订货单一致，
如果不一致请与本公司联系。
2) 装置的接地线必须可靠接入开关柜的接地线，不允许将开关柜前面板与柜体的连接轴作为接地连接，并且接
地线必须满足低阻抗要求 ( 小于 1 欧姆 )。
◆ 投运检查及说明
1) 检查装置各电缆及背后端子是否连接固定可靠。
2) 通电后液晶和指示灯显示是否正常。
3) 开入量输入检查：进入“开关量状态”菜单、按设计图纸对实际接入的开关量逐一进行变位试验，检查画面
显示与实际状态是否一致。
4) 开出量。
5) 模拟量输入检查：从开关柜(PK 屏)的交流电流(5A)、电压(57.7V)输入端加入额定值，在“二次电气量”进入“开
关量状态”菜单、按设计图纸对实际接入的开关量逐一进行变位试验，检查画面显示与实际状态是否一致。
6) 第一次运行产品时，必须进行相关定值整定才能确保保护装置正常运行。
7) 保护定值按电力调度定值整定通知单整定，定值单所有保护定值整定好后，核对无误后存档。( 未要求的保
护项目设定退出 )。
◆ 常见问题解决
问题 1：断路器已经合上闸，微机面板仍显示分位。
答：微机分合位指示灯与开入量 1(A4) 有关。
1、 确认断路器辅助开接点一端接 A-4，另外一端接 +KM。
2、 断路器在合位时，用万用表测量 A4 跟 A12 正常有 AC/DC220 的电压。
3、 直接在 A-4 跟 A-12 上加 AC/DC220，微机指示灯显示合位。
问题 2：保护装置发生故障跳闸或者告警时如何查看。
答：可在“事件记录”屏中查询故障或者告警信息，256 条事件记录，第 0 条为最新记录，第 255 条为最旧，
每条记录都详细记录了时间、故障类型、故障值。
问题 3：保护装置发生故障跳闸或者告警时如何复归。
答：操作进入“复归信息”菜单，查询哪个保护动作或告警，从“复归信息”中退出主菜单即可复归故障信息。
问题 4：保护装置出厂密码是多少。
保护装置出厂密码为“1”，用户如对保护装置密码进行修改，应妥善保管，以免遗忘。
