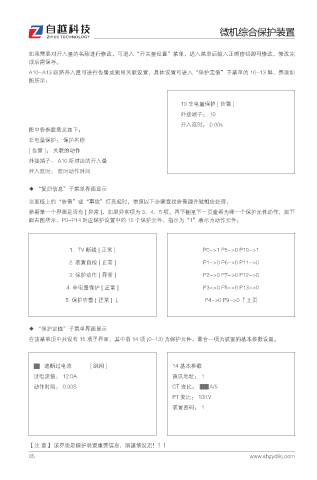

微机综合保护装置

如果需要对开入量的名称进行修改，可进入“开关量设置”菜单，进入菜单后输入正确密码即可修改，修改完
成后需保存。
A10-A13 四路开入量可进行告警或跳闸关联设置，具体设置可进入“保护定值”子菜单的 10-13 屏，界面如
图所示：

10 非电量保护 [ 告警 ]
外接端子： 10
开入延时： 0.00s
图中各参数意义如下：
非电量保护： 保护名称
[ 告警 ]： 关联的动作
外接端子： A10 所对应的开入量
开入延时： 延时动作时间

◆ “复归信息”子菜单界面显示
当面板上的“告警”或“事故”灯亮起时，依照以下步骤查找告警源并做相应处理：
参看第一个界面是否有 [ 异常 ]，如果异常项为 3、4、5 项，再下翻至下一页查看为哪一个保护元件动作，如下
面右图所示，P0-P14 对应保护设置中的 15 个保护元件，指示为“1”表示为动作元件：

1．TV 断线 [ 正常 ] P0->1 P5->0 P10->1
2. 装置自检 [ 正常 ] P1->0 P6->0 P11->0
3. 保护动作 [ 异常 ] P2->0 P7->0 P12->0
4. 非电量保护 [ 正常 ] P3->0 P8->0 P13->0
5. 保护告警 [ 正常 ] ↓ P4->0 P9->0 ↑上页

◆ “保护定值”子菜单界面显示
在该菜单顶中共设有 15 项子界面，其中前 14 项 (0-13) 为保护元件，最合一项为装置的基本参数设置。

00 14 基本参数
速断过电流 [ 跳闸 ]
过电流值： 12.0A 通讯地址： 1
动作时限： 0.00S CT 变比： A/5
100
PT 变比： 10KV
装置密码： 1

【注 意】 该界面是保护装置重要信息，须谨慎设定！！！
05 www.shzydlkj.com
