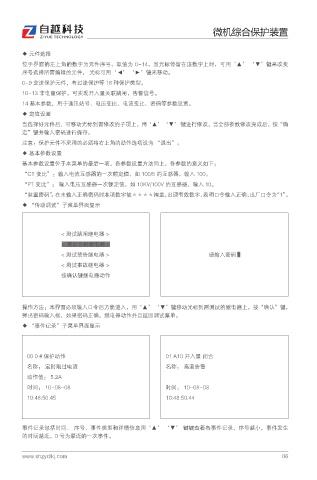

P. 7
微机综合保护装置
◆ 元件选择
位于界面的左上角的数字为元件序号，取值为 0-14，当光标停留在该数字上时，可用‘▲’ ‘▼’键来改变
▼
序号选择所需编辑的元件， 光标可用‘ ’ ‘ ’键来移动。
▼
0-9 交流保护元件，有过流保护等 18 种保护类型。
10-13 非电量保护，可实现开入量关联跳闸，告警信号。
14 基本参数，用于通讯站号、电压变比、电流变比、密码等参数设置。
◆ 定值设置
当选择好元件后，可移动光标到需修改的子项上，用‘▲’ ‘▼’ 键进行修改，当全部参数修改完成后，按“确
定”键并输入密码进行保存。
注意：保护元件不采用的必须将右上角的动作选项设为 “退出”。
◆ 基本参数设置
基本参数设置位于本菜单的最后一项，各参数设置方法同上，各参数的意义如下：
“CT 变比”：输入电流互感器的一次额定值，如 100/5 的互感器，输入 100。
“PT 变比”： 输入电压互感器一次额定值，如 10KV/100V 的互感器，输入 10。
“装置密码”：在未输入正确密码时本项数字被＊＊＊＊掩盖，出现有效数字，表明口令输入正确，出厂口令为“1”。
◆ “传动调试”子菜单界面显示
< 测试跳闸继电器 >
< 测试合闸继电器 >
< 测试预告继电器 > 请输入密码 1
< 测试事故继电器 >
按确认键继电器动作
操作方法：本界面必须输入口令后方能进入，用‘▲’ ‘▼’键移动光标到需测试的继电器上，按“确认”键，
弹出密码输入框，如果密码正确，继电器动作并且返回调试菜单。
◆ “事件记录”子菜单界面显示
00 0 # 保护动作 01 A10 开入量 闭合
名称： 定时限过电流 名称： 高温告警
动作值： 5.2A
时间： 10-08-08 时间： 10-08-08
10:48:50.45 10:48:50.44
事件记录包括时间、 序号、事件类型和详情信息用‘▲’ ‘▼’ 键键查看各事件记录，序号越小，事件发生
的时间越近，0 号为最近的一次事件。
www.shzydlkj.com 06
