P. 3
微机综合保护装置

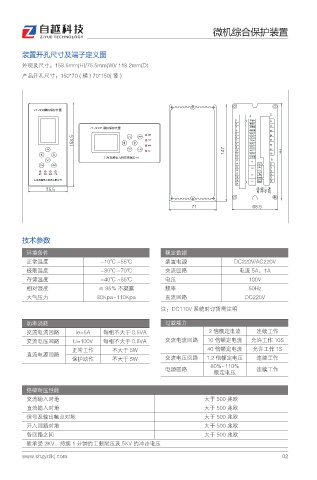

装置开孔尺寸及端子定义图
外观及尺寸：158.5mm(H)/75.5mm(W)/ 118.2mm(D)
产品开孔尺寸：150*70 ( 横 ) 70*150( 竖 )
;: ॱγએᜈᎵ
ᜈᎵ
ᜈᎵ
;: ॱγએᜈᎵ ᜈᎵڠ
றᡸ٧
धЙ
Ջͮ
ն ̂ धЙ
&/5
धЙ
धЙ
धЙ
&4$ धЙ
धЙ
ᤁᛠ
ʼ๑ᒬᡔႂҦመథᬌМՂ МРቪ
5+
&4$ &/5
)+
ᤁᛠ ̂ ն Ջͮ +
ʼ๑ᒬᡔႂҦመథᬌМՂ +
技术参数
环境条件 额定数据
正常温度 -10℃ ~55℃ 装置电源 DC220V/AC220V
极限温度 -30℃ ~70℃ 交流回路 电流 5A，1A
存储温度 -40℃ ~85℃ 电压 100V
相对湿度 ≤ 95% 不凝露 频率 50Hz
大气压力 80Kpa~110Kpa 直流回路 DC220V
注：DC110V 系统时订货需注明
功率消耗 过载能力
交流电流回路 Ie=5A 每相不大于 0.5VA 2 倍额定电流 连续工作
交流电压回路 U=100V 每相不大于 0.8VA 交流电流回路 10 倍额定电流 允许工作 10S
正常工作 不大于 5W 40 倍额定电流 允许工作 1S
直流电源回路
保护动作 不大于 5W 交流电压回路 1.2 倍额定电压 连续工作
80%~110%
电源回路 连续工作
额定电压
绝缘耐压性能
交流输入对地 大于 500 兆欧
直流输入对地 大于 500 兆欧
信号及输出触点对地 大于 500 兆欧
开入回路对地 大于 500 兆欧
各回路之间 大于 500 兆欧
能承受 2KV、持续 1 分钟的工频耐压及 5KV 的冲击电压
