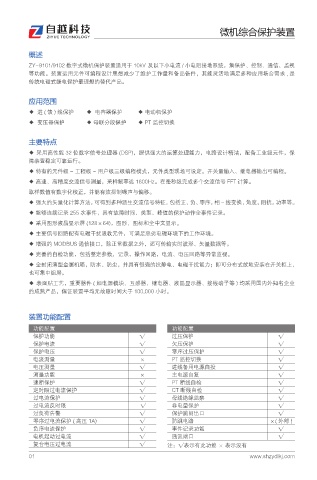

微机综合保护装置

概述
ZY-9101/9102 数字式微机保护装置适用于 10kV 及以下小电流 / 小电阻接地系统，集保护、控制、通信、监视
等功能。装置运用元件可编程设计思想减少了维护工作量和备品备件，其能灵活地满足多种应用场合需求 , 是
传统电磁式继电保护最理想的替代产品。

应用范围
◆ 进 ( 馈 ) 线保护 ◆ 电容器保护 ◆ 电动机保护
◆ 变压器保护 ◆ 母联分段保护 ◆ PT 监控切换

主要特点
◆ 采用高性能 32 位数字信号处理器 (DSP)，提供强大的运算处理能力，电路设计精洁，配备工业级元件，保
障装置稳定可靠运行。
◆ 特有的元件级 - 工程级 - 用户级三级编程模式，元件类型现场可设定。开关量输入、继电器输出可编程。
◆ 高速、高精度交流信号测量，采样频率达 1600Hz。在毫秒级完成多个交流信号 FFT 计算。
取样数值有数字化校正，并能有效抑制噪声与偏移。
◆ 强大的矢量化计算方法，可得到多种派生交流信号特征，包括正、负、零序，相 - 线变换，角度，阻抗，功率等。
◆ 能够连续记录 255 次事件，具有故障时间、类型、峰值的保护动作全事件记录。
◆ 采用图形液晶显示屏 (128×64)，图形、图标和全中文显示。
◆ 主要信号回路配有电磁干扰吸收元件，可满足恶劣电磁环境下的工作环境。
◆ 增强的 MODBUS 通信接口，除正常数据之外，还可传输实时波形、矢量数据等。
◆ 完善的自检功能，包括整定参数，记录，操作回路，电流、电压回路等异常监视。
◆ 全封闭薄型金属机箱，防水、防尘，并具有很强的抗静电、电磁干扰能力；即可分布式就地安装在开关柜上，
也可集中组屏。
◆ 表面贴工艺，重要器件 ( 如电源模块、互感器、继电器、液晶显示器、接线端子等 ) 均采用国内外知名企业
的成熟产品，保证装置平均无故障时间大于 100,000 小时。

装置功能配置
功能配置 功能配置
保护功能 √ 过压保护 √
保护电流 √ 欠压保护 √
保护电压 √ 零序过压保护 √
电流测量 × PT 监控切换 √
电压测量 √ 进线备用电源自投 √
测量功能 × 主电源自复 √
速断保护 √ PT 断线自检 √
定时限过电流保护 √ CT 断线自检 √
过电流保护 √ 母线绝缘监察 √
过电流反时限 √ 非电量保护 √
过负荷告警 √ 保护跳闸出口 √
零序过电流保护 ( 高压 1A) √ 防跳电路 ×( 外部 )
负序电流保护 √ 事件记录功能 √
电机起动过电流 √ 通讯端口 √
复合电压过电流 √ 注：√表示有此功能 × 表示没有
01 www.shzydlkj.com
