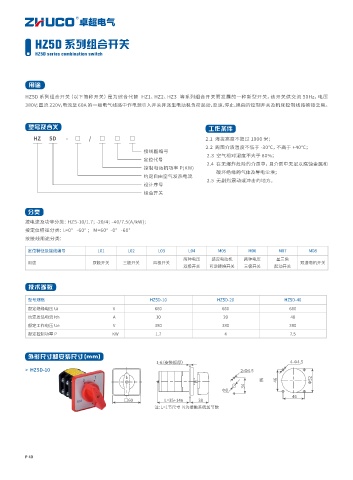

HZ5D 系列组合开关

HZ5D series combination switch

用途

HZ5D 系列组合开关（以下简称开关）是为综合代替 HZ1、HZ2、HZ3 等系列组合开关而发展的一种新型开关，该开关供交流 50Hz，电压
380V；直流 220V，电流至 60A 的一般电气线路中作电源引入开关并派生电动机负荷起动、变速、停止、换向的控制开关及机床控制线路换接之用。

型号及含义 工作条件

HZ 5D - □ / □ □ □ 2.1 海拔高度不超过 1000 米；
2.2 周围介质温度不低于 -30℃，不高于 +40℃；
接线图编号
2.3 空气相对湿度不大于 80%；
定位代号
2.4 在无爆炸危险的介质中，且介质中无足以腐蚀金属和
控制电动机功率 P(KW)
破坏绝缘的气体及导电尘埃；
约定自由空气发热电流
2.5 无剧烈震动或冲击的地方。
设计序号
组合开关

分类
按电流及功率分类：HZ5-10/1.7；-20/4；-40/7.5(A/kW)；
按定位特征分类：L=0° -60° ； M=60° -0° -60°
按接线用途分类：
定位特征及接线编号 L01 L02 L03 L04 M05 M06 M07 M08
两种电压 感应电动机 两种电压 星三角
用途 双极开关 三极开关 四极开关 双速电机开关
双极开关 可逆转换开关 三极开关 起动开关

技术参数

型号规格 HZ5D-10 HZ5D-20 HZ5D-40
额定绝缘电压 Ui V 660 660 660
约定发热电流 Ith A 10 20 40
额定工作电压 Ue V 380 380 380
额定控制功率 P KW 1.7 4 7.5

外形尺寸和安装尺寸 (mm)
1-6（安装板厚） 4-Φ4.5
> HZ5D-10 2-Φ4.5
或 46 Φ52
34
Φ8
46
□60 L=35+14n 38
注：L=1节尺寸 N为接触系统加节数

P 40
