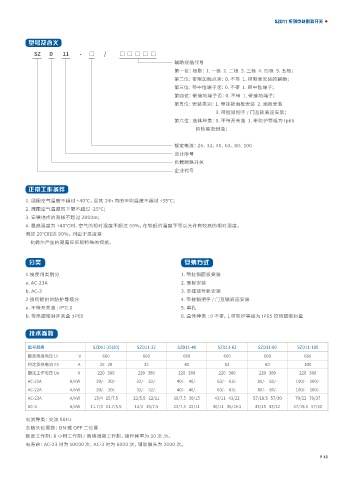

SZD11 系列负载断路开关

型号及含义

SZ D 11 - □ / □ □ □ □ □
辅助规格代号
第一位：极数：1. 一极 2. 二极 3. 三极 4. 四极 5. 五极；
第二位：带附加触点否：0. 不带 1. 带侧面安装的辅助；
第三位：带中性端子否：0. 不带 1. 带中性端子；
第四位：带接地端子否：0. 不带 1. 带接地端子；
第五位：安装类别：1. 带挂锁面板安装 2. 面板安装
3. 带挂锁把手 / 门互锁底座安装；
第六位：盒体种类：0. 不带开关盒 1. 带防护等级为 Ip65
的热型密封盒；

额定电流：25、32、40、63、80、100
设计序号
负载断路开关
企业代号

正常工作条件

1. 周围空气温度不超过 +40℃，且其 24h 内的平均温度不超过 +35℃；
2. 周围空气温度的下限不超过 -25℃；
3. 安装地点的海拔不超过 2000m；
4. 最高温度为 +40℃时，空气的相对湿度不超过 50%，在较低的温度下可以允许有较高的相对湿度，
例如 20℃时达 90%。对由于温度变
化偶尔产生的凝露应采取特殊的措施。

分类 安装方式

1 按使用类别分 1. 带挂锁面板安装
a. AC-23A 2. 面板安装
b. AC-3 3. 单挂锁导轨安装
2 按所提供的防护等级分 4. 带挂锁把手 / 门互锁底座安装
a. 不带开关盒 : IP2L0 5. 单孔
b. 带热塑密封开关盒 :IP65 6. 盒体种类 : 0 不带，1 带防护等级为 IP65 的热塑密封盒

技术参数

型号规格 SZD11-25(20) SZD11-32 SZD11-40 SZD11-63 SZD11-80 SZD11-100
额定绝缘电压 Ui V 660 660 660 660 660 660
约定发热电流 Ith A 25 20 32 40 63 80 100
额定工作电压 Ue V 220 380 220 380 220 380 220 380 220 380 220 380
AC-21A A/kW 20/- 20/- 32/- 32/- 40/- 40/- 63/- 63/- 80/- 80/- 100/- 100/-
AC-22A A/kW 20/- 20/- 32/- 32/- 40/- 40/- 63/- 63/- 80/- 80/- 100/- 100/-
AC-23A A/kW 15/4 15/7.5 22/5.5 22/11 30/7.5 30/15 43/11 43/22 57/18.5 57/30 70/22 70/37
AC-3 A/kW 11.7/3 11.7/5.5 15/4 15/7.5 22/7.5 22/11 36/11 36/18.5 43/15 43/22 57/18.5 57/30

电流种类：交流 50Hz
主触头位置数：ON 或 OFF 二位置
额定工作制：8 小时工作制 / 断续周期工作制，操作频率为 30 次 /h。
电寿命：AC-23 时为 10000 次，AC-3 时为 6000 次，辅助触头为 2000 次。

P 43
