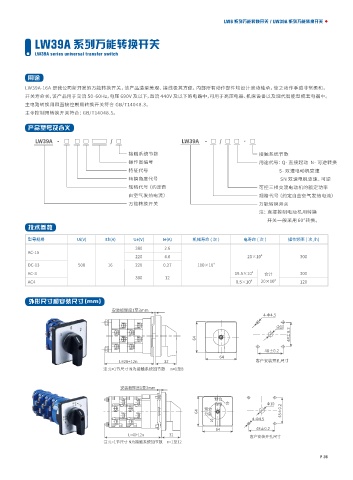

LW6 系列万能转换开关 / LW39A 系列万能转换开关
LW39A 系列万能转换开关
LW39A series universal transfer switch
用途
LW39A-16A 是我公司新开发的万能转换开关，该产品造型美观、接线极其方便，内部所有动作部件均设计滚动轴承，使之动作手感非常柔和，
开关寿命长，该产品用于交流 50-60Hz，电压 690V 及以下，直流 440V 及以下的电路中，可用于高压电器、机床设备以及现代智能型成套电器中。
主电路转换用和直接控制用转换开关符合 GB/T14048.3。
主令控制用转换开关符合：GB/T14048.5。
产品型号及含义
LW39A - □ □ □ / □ LW39A - □ / □ □ · □
接触系统节数 接触系统节数
操作图编号 用途代号：Q- 直接起动 N- 可逆转换
特征代号 S- 双速电动机变速
转换角度代号 SN 双速电机变速、可逆
规格代号（约定自 可控三相交流电动机的额定功率
由空气发热电流） 规格代号（约定自由空气发热电流）
万能转换开关 万能转换开关
注：直接控制电动机用转换
开关一般采用 60°转换。
技术参数
型号规格 Ui(V) Ith(A) Ue(V) Ie(A) 机械寿命 ( 次 ) 电寿命(次) 操作频率 ( 次 /h)
380 2.6
AC-15
4
220 4.6 20×10 300
DC-13 500 16 220 0.27 100×10 4
AC-3 19.5×10 4 合计 300
380 12
4 20×10 4
AC4 0.5×10 120
外形尺寸和安装尺寸 (mm)
安装板厚度1至3mm
4-Φ4.5
Φ10
48±0.2
64
48±0.2
64
L=28+12n 32 客户安装开孔尺寸
注：L=1节尺寸 N为接触系统加节数 n=1至8
安装板厚度1至3mm
预合
合后 合 Φ10
64 预分 48±0.2
分后
分 4-Φ4.5
64 48±0.2
L=40+12n 32
客户安装开孔尺寸
注：L=1节尺寸 N为接触系统加节数 n=1至12
