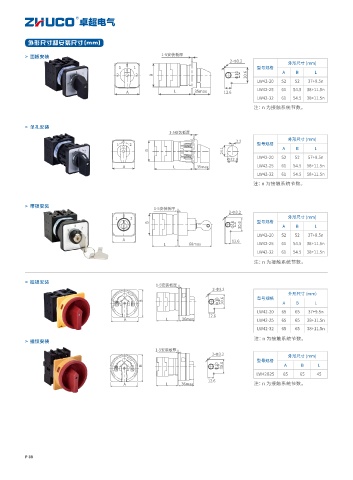

外形尺寸和安装尺寸 (mm)

1-5安装板厚
> 面板安装
2-Φ3.2 外形尺寸 (mm)
0
1 1 型号规格
2 2 B Φ10 30.6 A B L
LW42-20 52 52 37+9.5n
LW42-25 61 54.5 38+11.5n
A L 35max 12.6
LW42-32 61 54.5 38+11.5n
注：n 为接触系统节数。

> 单孔安装
1-5安装板厚
外形尺寸 (mm)
0 3.2
1 2 型号规格
24.1
B A B L
LW42-20 52 52 57+9.5n
Φ22.3
A L 35max LW42-25 61 54.5 58+11.5n
LW42-32 61 54.5 58+11.5n
注：n 为接触系统节数。

> 带锁安装
1-5安装板厚
2-Φ3.2
0
1 2 外形尺寸 (mm)
B 型号规格
Φ10 30.6 A B L
LW42-20 52 52 37+9.5n
A 12.6
L 68max LW42-25 61 54.5 38+11.5n
LW42-32 61 54.5 38+11.5n
注：n 为接触系统节数。

> 挂锁安装
1-5安装板厚
2-Φ3.2
外形尺寸 (mm)
B Φ10 30.6 型号规格
OFF NO A B L
LW42-20 65 65 37+9.5n
12.6
A L 36max LW42-25 65 65 38+11.5n
LW42-32 65 65 38+11.5n
注：n 为接触系统节数。
> 挂锁安装
1-5安装板厚
2-Φ3.2
外形尺寸 (mm)
型号规格
B Φ10 30.6 A B L
OFF NO
LW42B25 65 65 45
12.6
A L 36max 注：n 为接触系统节数。

P 38
