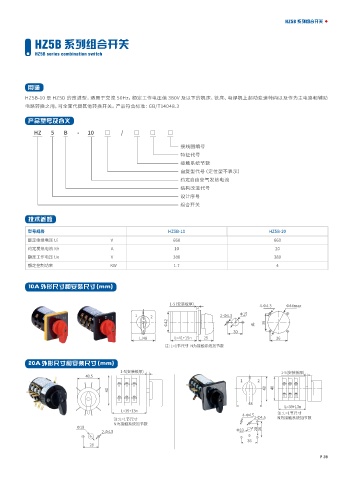

HZ5B 系列组合开关
HZ5B 系列组合开关
HZ5B series combination switch
用途
HZ5B-10 是 HZ5D 的改进型，适用于交流 50Hz，额定工作电压值 380V 及以下的机床、铣床、电焊机上起动变速转向以及作为主电路和辅助
电路转换之用，可全面代替其他转换开关。产品符合标准：GB/T14048.3
产品型号及含义
HZ 5 B - 10 □ / □ □ □
接线图编号
特征代号
接触系统节数
自复型代号（定位型不表示）
约定自由空气发热电流
结构改进代号
设计序号
组合开关
技术参数
型号规格 HZ5B-10 HZ5B-20
额定绝缘电压 Ui V 660 660
约定发热电流 Ith A 10 20
额定工作电压 Ue V 380 380
额定控制功率 KW 1.7 4
10A外形尺寸和安装尺寸 (mm)
1-5（安装板厚）
4-Φ4.3 Φ44max
0
1 2 2-Φ4.3 Φ15
Φ42 或 36
30
□48 L=41+15n 25 36
注：L=1节尺寸 N为接触系统加节数
20A外形尺寸和安装尺寸 (mm)
1-5(安装板厚) 1-5(安装板厚)
40.5
0
1 2
40 48 40
48
L=39+13n
L=39+13n 注：L=1节尺寸
4-Φ4.5
注：L=1节尺寸 2-Φ4.5 N为接触系统加节数
N为接触系统加节数
Φ10
2-Φ4.5 Φ10 28 36
36
28
