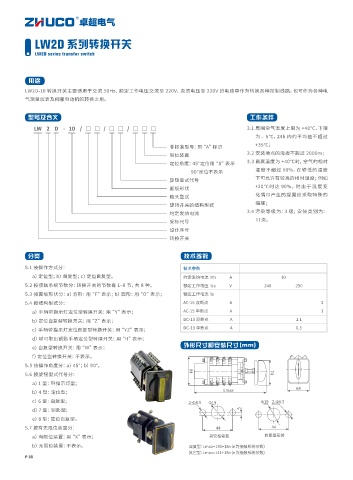

LW2D 系列转换开关

LW2D series transfer switch

用途

LW2D-10 转换开关主要适用于交流 50Hz、额定工作电压交流至 220V、直流电压至 220V 的电路中作为转换各种控制线路，也可作为各种电
气测量仪表及伺服电动机的转换之用。

型号及含义 工作条件

LW 2 D - 10 / □ □ / □ □ / □ □ □ 3.1 周围空气温度上限为 +40℃，下限
为﹣ 5℃，24h 内的平均值不超过
+35℃；
非标准型号：用“A”标识
3.2 安装地点的海拔不超过 2000m；
限位装置
3.3 最高温度为 +40℃时，空气的相对
定位角度：45°定位用“8”表示
湿度不超过 50%，在较低的温度
90°定位不表示
下可允许有较高的相对湿度；例如
旋钮型式代号
+20 ℃ 时达 90%。对由于温 度 变
面板形状
化偶尔产生的凝露应采取特殊的
触头型式
措施；
旋转开关的结构型式
3.4 污染等级为：3 级；安装类别为：
约定发热电流
III 类。
采标代号
设计序号
转换开关
分类 技术参数

5.1 按操作方式分： 技术参数
a）定位型；b）自复型；c）定位自复型。 约定发热电流 Ith A 10
5.2 按接触系统节数分：转换开关的节数有 1~8 节，共 8 种。 额定工作电压 Ue V 240 250
5.3 按面板形状分：a）方形：用“F”表示；b）圆形：用“O”表示； 额定工作电流 le
5.4 按结构型式分： AC-15 双断点 A 2
a）手柄带指示灯定位型转换开关：用“Y”表示； AC-15 单断点 A 1
b）定位自复型转换开关：用“Z”表示； DC-13 双断点 A 1.1
DC-13 单断点 A 0.5
c）手柄带指示灯定位自复型转换开关：用“YZ”表示；
d）带可取出钥匙手柄定位型转换开关：用“H”表示；
外形尺寸和安装尺寸 (mm)
e）自复型转换开关：用“W”表示；
f）定位型转换开关：不表示。
5.5 按操作角度分：a）45°；b）90°。
5.6 按旋钮型式代号分： 84 74
a）1 型：带指示灯型；
64
Lmax
b）4 型：定位型；
c）6 型：自复型； 2-Φ8.5 Φ19 Φ19 2-Φ8.5
5
d）7 型：钥匙型；
e）8 型：定位自复型。
5.7 按有无限位装置分： 44 44
a）有限位装置：用“X”表示； 其它型安装 自复型安装
b）无限位装置：不表示。 自复型：Lmax=130+18n（n为接触系统节数）
其它型：Lmax=141+18n（n为接触系统节数）
