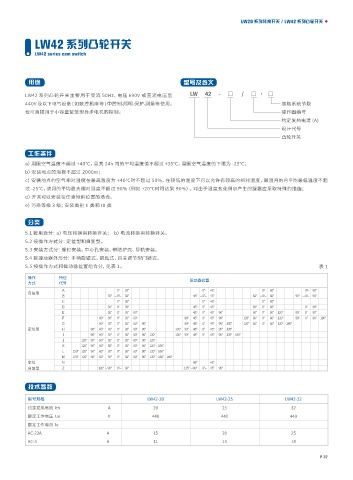

LW2D 系列转换开关 / LW42 系列凸轮开关

LW42 系列凸轮开关

LW42 series cam switch

用途 型号及含义

LW42 系列凸轮开关主要用于交流 50Hz、电压 690V 或直流电压至 LW 42 - □ / □ · □
440V 及以下电气设备 ( 如数控机床等 ) 中控制、照明、保护、测量等使用， 接触系统节数
也可直接用于小容量鼠笼型异步电机的控制。 操作图编号
约定发热电流 (A)
设计代号
凸轮开关

工作条件
a）周围空气温度不超过 +40℃，且其 24h 内的平均温度值不超过 +35℃，周围空气温度的下限为 -25℃；
b）安装地点的海拔不超过 2000m；
c）安装地点的空气相对湿度在最高温度为 +40℃时不超过 50%，在较低的温度下可以允许有较高的相对湿度，最湿月的月平均最低温度不超
过 -25℃，该月的平均最大相对湿度不超过 90%（例如 +20℃时可达到 90%）。对由于温度变化偶尔产生的凝露应采取特殊的措施；
d）开关可以安装在任意倾斜位置的场合。
e）污染等级 3 级；安装类别 II 类和 III 类

分类

5.1 按用途分：a）电压转换用转换开关； b）电流转换用转换开关。
5.2 按操作方式分：定位型和自复型。
5.3 安装方式分：螺钉安装、中心孔安装、带防护壳、导轨安装。
5.4 按操动器外形分：手柄旋钮式、钥匙式、自主调节型门锁式。
5.5 按操作方式和操动器位置组合分，见表 1。 表 1
操作 特征
驱动器位置
方式 代号
A 0° 30° 0° 45° 0° 60° 0° 90°
自复型
B 30° 0° 30° 45° 0° 45° 60° 0° 60° 90° 0° 90°
C 0° 30° 0° 45° 0° 60°
D 30° 0° 30° 45° 0° 45° 60° 0° 60° 0° 90°
E 30° 0° 30° 60° 45° 0° 45° 90° 60° 0° 60° 120° 90° 0° 90°
F 60° 30° 0° 30° 60° 90° 45° 0° 45° 90° 120° 60° 0° 60° 120° 90° 0° 90° 180°
G 60° 30° 0° 30° 60° 90° 90° 45° 0° 45° 90° 135° 120° 60° 0° 60° 120° 180°
定位型 H 90° 60° 30° 0° 30° 60° 90° 130° 90° 45° 0° 45° 90° 135°
I 90° 60° 30° 0° 30° 60° 90° 120° 130° 90° 45° 0° 45° 90° 135° 180°
J 120° 90° 60° 30° 0° 30° 60° 90° 120°
K 120° 90° 60° 30° 0° 30° 60° 90° 120° 150°
L 150° 120° 90° 60° 30° 0° 30° 60° 90° 120° 150°
M 150° 120° 90° 60° 30° 0° 30° 60° 90° 120° 150° 180°
定位 N 45° 45°
自复型 Z 120° 90° 0° 30° 135° 90° 0° 45° 90°

技术参数

型号规格 LW42-20 LW42-25 LW42-32
约定发热电流 Ith A 20 25 32
额定工作电压 Ue V 440 440 440
额定工作电流 le
AC-23A A 15 20 25
AC-3 A 11 15 18
