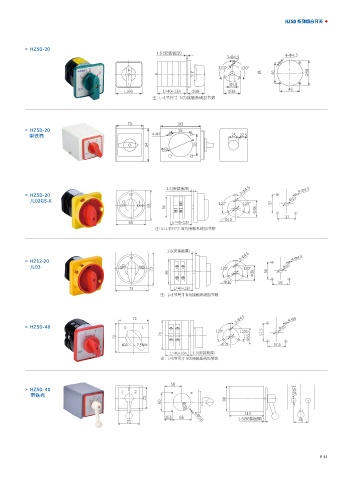

HZ5D 系列组合开关

> HZ5D-20
1-6（安装板厚） 4-Φ4.5
3-Φ4.5
120° 120°
或 46 Φ58

Φ10
46
□60 L=40+13n Φ38 Φ38
注：L=1节尺寸 N为接触系统加节数

70 103
> HZ5D-20 55
4-Φ7
带铁壳 25 22.5
84 55
Φ60

1-5(安装板厚) 3-Φ4.5 4-Φ4.5
> HZ5D-20
/L02GS-X O I 37 Φ10
OFF ON 68 56 120° 120°
Φ38
37
Φ10
68 L=40+13n
注：L=1节尺寸 N为接触系统加节数

1-5(安装板厚)
3-Φ4.5 4-Φ4.5
> HZ12-20
O
/L03 OFF I ON Φ10
73 120° 120°
56 Φ38 56
Φ10 56
73 L=40+13n
注：L=1节尺寸 N为接触系统加节数

3-Φ4.5 4-Φ5
72
> HZ5D-40 0 1 Φ10
120° 120° 57.5
70
72 Φ53.5
40A 7.5KW Φ10 57.5
L=40+16n 1-5(安装板厚)
注：L=1节尺寸 N为接触系统加节数

58
> HZ5D-40 0 2-Φ16
1 2
带铁壳
72 88
60 Φ58
115
25.5 65 4-Φ5.8 1-5(安装板厚)
72 48

P 41
