P. 48

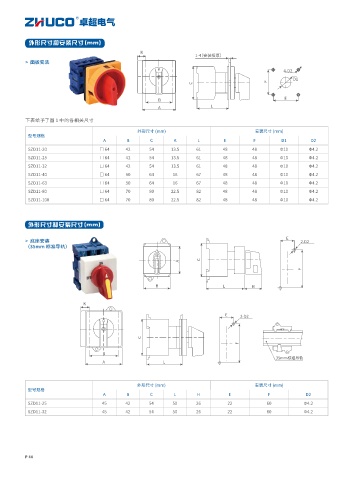

外形尺寸和安装尺寸 (mm)

                                                K
                                                                   1-4(安装板厚)
          >  面板安装
                                                                                                 4-D2
                                                                                                    D1
                                                                                           F
                                                                  C
                                                                                                 E
                                                      B
                                                      A                 L

          下表给予了图 1 中的各相关尺寸
                                               外形尺寸 (mm)                               安装尺寸 (mm)
          型号规格
                                    A       B       C       K       L        E         F        D1        D2
          SZD11-20                 □ 64    42      54      13.5    61       48        48       Φ10       Φ4.2
          SZD11-25                 □ 64    42      54      13.5    61       48        48       Φ10       Φ4.2
          SZD11-32                 □ 64    42      54      13.5    61       48        48       Φ10       Φ4.2
          SZD11-40                 □ 64    50      64      16      67       48        48       Φ10       Φ4.2
          SZD11-63                 □ 64    50      64      16      67       48        48       Φ10       Φ4.2
          SZD11-80                 □ 64    70      80      22.5    82       48        48       Φ10       Φ4.2
          SZD11-100                □ 64    70      80      22.5    82       48        48       Φ10       Φ4.2



          外形尺寸和安装尺寸 (mm)

                                                                                                  E
          >  底座安装                                                                                     2-D2
          (35mm 标准导轨)
                                                                    C
                                                             A
                                                                                                       F


                                                      B                     L         H


                             K
                                                                             E
                                                                                  2-D2


                                                 C
                                                                                 F
                                    B
                                                                                              35mm标准导轨
                                    A                   L



                                               外形尺寸 (mm)                               安装尺寸 (mm)
          型号规格
                                    A       B       C       L      H          E            F            D2
          SZD11-25                 45      42      54      50      26         22           60          Φ4.2
          SZD11-32                 45      42      54      50      26         22           60          Φ4.2
