SZD11 系列负载断路开关

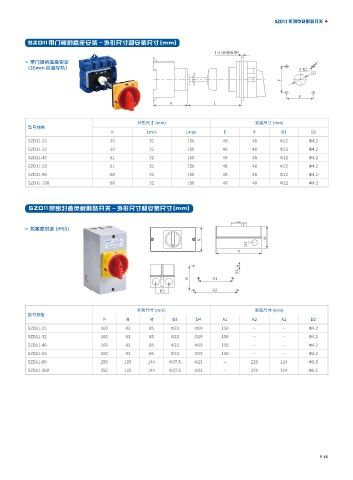

SZD11 带门锁的底座安装 - 外形尺寸和安装尺寸 (mm)

1-5（安装板厚）
> 带门锁的底座安装
（35mm 标准导轨） 4-D2
D1
F

E
K L

外形尺寸 (mm) 安装尺寸 (mm)
型号规格
K Lmin Lmax E F D1 D2
SZD11-25 50 32 150 48 48 Φ22 Φ4.2
SZD11-32 50 32 150 48 48 Φ22 Φ4.2
SZD11-40 61 32 150 48 48 Φ22 Φ4.2
SZD11-63 61 32 150 48 48 Φ22 Φ4.2
SZD11-80 68 32 150 48 48 Φ22 Φ4.2
SZD11-100 68 32 150 48 48 Φ22 Φ4.2

SZD11 带密封盒负载断路开关 - 外形尺寸和安装尺寸 (mm)

> 热塑密封盒 (IP65)
M
N
D4
P

D2
B A1

D3 A2

外形尺寸 (mm) 安装尺寸 (mm)
型号规格
P N M D3 D4 A1 A2 A2 D2
SZD11-25 160 83 85 Φ23 Φ19 150 -- -- Φ4.2
SZD11-32 160 83 85 Φ23 Φ19 150 -- -- Φ4.2
SZD11-40 160 83 85 Φ23 Φ19 150 -- -- Φ4.2
SZD11-63 160 83 85 Φ23 Φ19 150 -- -- Φ4.2
SZD11-80 250 105 144 Φ37.5 Φ23 -- 229 124 Φ6.5
SZD11-100 250 105 144 Φ37.5 Φ23 -- 229 124 Φ6.5

P 45
