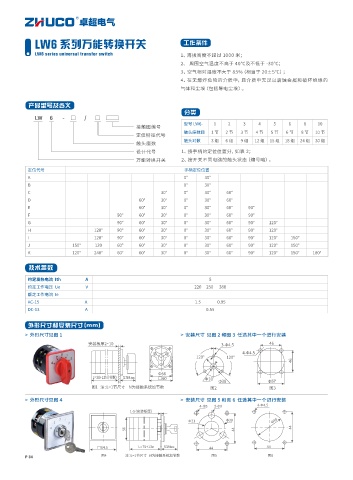

LW6 系列万能转换开关 工作条件

LW6 series universal transfer switch
1、海拔高度不超过 1000 米；
2、 周围空气温度不高于 40℃及不低于 -30℃；
3、空气相对湿度不大于 85%（相当于 20±5℃）；
4、在无爆炸危险的介质中，且介质中无足以腐蚀金属和破坏绝缘的
气体和尘埃（包括导电尘埃）。

产品型号及含义
分类
LW 6 - □ / □
型号 LW6- 1 2 3 4 5 6 8 10
接触图编号
触头座数目 1节 2节 3节 4节 5节 6节 8节 10 节
定位特征代号
触头对数 3组 6组 9组 12 组 15 组 18 组 24 组 30 组
触头座数
设计代号 1、按手柄的定位位置分，如表 2；
万能转换开关 2、按开关不同电路的触头状态（编号略）。

定位代号 手柄定位位置
A 0° 30°
B 0° 30°
C 30° 0° 30° 60°
D 60° 30° 0° 30° 60°
E 60° 30° 0° 30° 60° 90°
F 90° 60° 30° 0° 30° 60° 90°
G 90° 60° 30° 0° 30° 60° 90° 120°
H 120° 90° 60° 30° 0° 30° 60° 90° 120°
I 120° 90° 60° 30° 0° 30° 60° 90° 120° 150°
J 150° 120 60° 60° 30° 0° 30° 60° 90° 120° 150°
K 120° 240° 60° 60° 30° 0° 30° 60° 90° 120° 150° 180°

技术参数
约定发热电流 Ith A 5
约定工作电压 Ue V 220 250 380
额定工作电流 Ie
AC-15 A 1.5 0.95
DC-13 A 0.55

外形尺寸和安装尺寸 (mm)
> 外形尺寸见图 1 > 安装尺寸 见图 2 和图 3 任选其中一个进行安装
安装板厚2~10 3-Φ4.5 46
4-Φ4.5
120° 120°
46
Φ56
L=38+13N（节数） 37Max □60 Φ10
Φ38 Φ57
图1 注：L=1节尺寸 N为接触系统加节数 图2 图3

> 外形尺寸见图 4 > 安装尺寸 见图 5 和图 6 任选其中一个进行安装
4-Φ5 3-Φ9 4-Φ4.5
1-5（安装板厚）
Φ21 Φ38 Φ40
56 44 44

□64.5 L=75+13n 53Max 44 44
P 34 图4 注：L=1节尺寸 N为接触系统加节数 图5 图6
