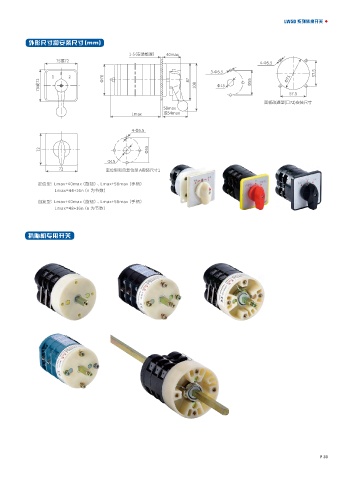

LW5D 系列转换开关

外形尺寸和安装尺寸 (mm)

1-5（安装板厚） 40max
75或72
4-Φ5.5
3-Φ5.5
0 57.5
1 2 Φ70 87 Φ71
75或72 108 Φ15 Φ55
57.5
面板改进型(□72)安装尺寸
58max
Lmax 或54max

4-Φ5.5

72 Φ55

Φ15
72 定位型和自复位型 A安装尺寸1

定位型：Lmax+40max（旋钮）、Lmax+58max（手柄）
Lmax=44+16n（n 为节数）
自复型：Lmax+40max（旋钮）、Lmax+58max（手柄）
Lmax=48+16n（n 为节数）

扒胎机专用开关

P 33
