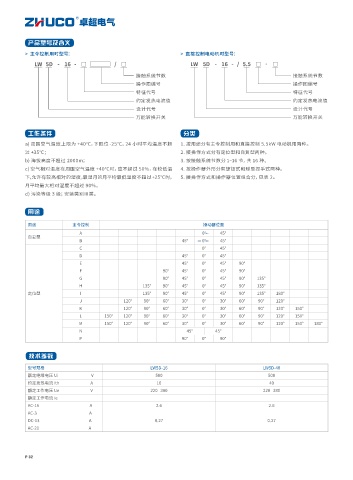

产品型号及含义

> 主令控制用时型号： > 直接控制电动机时型号：
LW 5D - 16 - □ / □ LW 5D - 16 - / 5.5 □ · □

接触系统节数 接触系统节数
操作图编号 操作图编号
特征代号 特征代号
约定发热电流值 约定发热电流值
设计代号 设计代号
万能转换开关 万能转换开关

工作条件 分类
a) 周围空气温度上限为 +40℃，下限位 -25℃，24 小时平均温度不超 1. 按用途分有主令控制用和直接控制 5.5kW 电动机用两种。
过 +35℃； 2. 接操作方式分有定位型和自复型两种。
b) 海拔高度不超过 2000m； 3. 按接触系统节数分 1~16 节，共 16 种。
c) 空气相对温度在周围空气温度 +40℃时，应不超过 50%，在较低温 4. 按操作器外形分有旋钮式和球型捏手式两种。
下，允许有较高相对的湿度，最湿月的月平均最低温度不超过 +25℃时， 5. 接操作方式和操作器位置组合分，见表 2。
月平均最大相对湿度不超过 90%。
d) 污染等级 3 级；安装类别Ⅲ类。

用途

用途 主令控制 操动器位置
A 0° 45°
自复型
B 45° 0° 45°
C 0° 45°
D 45° 0° 45°
E 45° 0° 45° 90°
F 90° 45° 0° 45° 90°
G 90° 45° 0° 45° 90° 135°
H 135° 90° 45° 0° 45° 90° 135°
定位型 I 135° 90° 45° 0° 45° 90° 135° 180°
J 120° 90° 60° 30° 0° 30° 60° 90° 120°
K 120° 90° 60° 30° 0° 30° 60° 90° 120° 150°
L 150° 120° 90° 60° 30° 0° 30° 60° 90° 120° 150°
M 150° 120° 90° 60° 30° 0° 30° 60° 90° 120° 150° 180°
N 45° 45°
P 90° 0° 90°

技术参数

型号规格 LW5D-16 LW5D-40
额定绝缘电压 Ui V 500 500
约定发热电流 Ith A 16 40
额定工作电压 Ue V 220 380 220 380
额定工作电流 Ie
AC-15 A 2.6 2.6
AC-3 A
DC-13 A 0.27 0.27
AC-21 A
