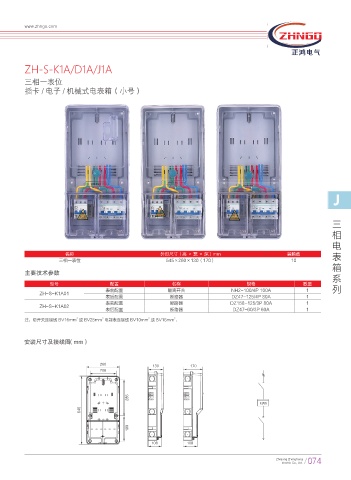

ZH-S-K1A/D1A/J1A
三相一表位
插卡 / 电子 / 机械式电表箱（小号）
J
三
相
电
名称 外形尺寸（高 × 宽 × 深）mm 装箱数 表
三相一表位 545×260×130（170） 10
箱
主要技术参数
系
型号 配置 名称 规格 数量
表前配置 隔离开关 NH2-100/4P 100A 1 列
ZH-S-K1A01
表后配置 断路器 DZ47-125/4P 80A 1
表前配置 断路器 DZ158-125/3P 80A 1
ZH-S-K1A02
表后配置 断路器 DZ47-60/3P 60A 1
2
2
2
2
注：总开关连接线 BV16mm 或 BV25mm 电能表连接线 BV10mm 或 BV16mm 。
安装尺寸及接线图（mm）
,8I
