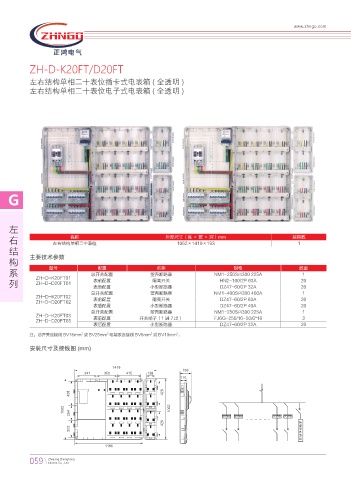

ZH-D-K20FT/D20FT
左右结构单相二十表位插卡式电表箱 ( 全透明 )
左右结构单相二十表位电子式电表箱 ( 全透明 )
G
左
右 左右结构单相二十表位 外形尺寸（高 × 宽 × 深）mm 装箱数
名称
1
1062×1419×193
结
构 主要技术参数
名称
规格
配置
系 型号 总开关配置 塑壳断路器 NM1-250S/4300 225A 数量
1
列 ZH-D-K20FT01 表前配置 小型断路器 HN2-100/2P 63A 20
隔离开关
ZH-D-D20FT01
20
表后配置
DZ47-60/2P 32A
总开关配置 塑壳断路器 NM1-400S/4300 400A 1
ZH-D-K20FT02 表前配置 隔离开关 DZ47-60/2P 63A 20
ZH-D-D20FT02
表后配置 小型断路器 DZ47-60/2P 40A 20
总开关配置 塑壳断路器 NM1-250S/4300 225A 1
ZH-D-K20FT03 表前配置 开关端子（1 进 7 出） FJ6G-250/16-50/6*16 3
ZH-D-D20FT03
表后配置 小型断路器 DZ47-60/2P 32A 20
2
2
2
2
注：总开关连接线 BV16mm 或 BV25mm 电能表连接线 BV6mm 或 BV10mm 。
安装尺寸及接线图 (mm)
,8I ,8I ,8I ,8I 䶰
⪅ 䛳 䯲
ஔ
ѹ
