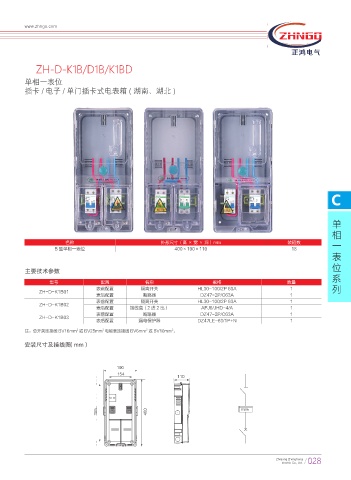

ZH-D-K1B/D1B/K1BD
单相一表位
插卡 / 电子 / 单门插卡式电表箱 ( 湖南、湖北 )
C
单
相
名称 外形尺寸（高 × 宽 × 深）mm 装箱数 一
B 型单相一表位 400×190×110 18
表
位
主要技术参数
系
型号 配置 名称 规格 数量
表前配置 隔离开关 HL30-100/2P 63A 1 列
ZH-D-K1B01
表后配置 断路器 DZ47-2P/C63A 1
表前配置 隔离开关 HL30-100/2P 63A 1
ZH-D-K1B02
表后配置 接线盒（2 进 2 出） AFJ6/JHD-4/A 1
表前配置 断路器 DZ47-2P/C63A 1
ZH-D-K1B03
表后配置 漏电保护器 DZ47LE-63/1P+N 1
2
2
2
2
注：总开关连接线 BV16mm 或 BV25mm 电能表连接线 BV6mm 或 BV10mm 。
安装尺寸及接线图（mm）
