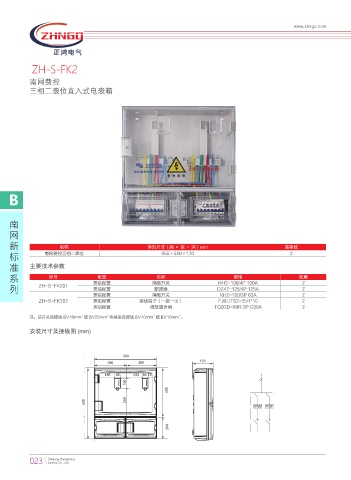

ZH-S-FK2
南网费控
三相二表位直入式电表箱
B
南
网
新 名称 外形尺寸（高 × 宽 × 深）mm 装箱数
标 南网费控三相二表位 655×580×170 2
准 主要技术参数
系 型号 配置 名称 规格 数量
NH2-100/4P 100A
列 ZH-S-FK201 表前配置 隔离开关 DZ47-125/4P 125A 2 2
断路器
表后配置
表前配置 隔离开关 NH2-100/3P 63A 2
ZH-S-FK202 表前配置 接线端子（一进一出） FJ6/JTS2-35/1*10 2
表后配置 微型重合闸 TGB2D-80R 2P C80A 2
2
2
2
2
注：总开关连接线 BV16mm 或 BV25mm 电能表连接线 BV10mm 或 BV16mm 。
安装尺寸及接线图 (mm)
580
290 290 170
185 60 200 60 75
100
455
655 260
,8I ,8I
200
