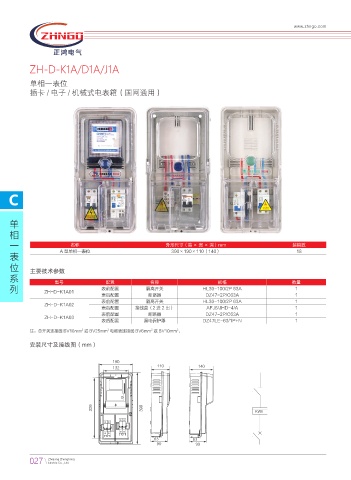

ZH-D-K1A/D1A/J1A
单相一表位
插卡 / 电子 / 机械式电表箱（国网通用）
C
单
相
一 名称 外形尺寸（高 × 宽 × 深）mm 装箱数
表 A 型单相一表位 390×190×110（140） 18
位 主要技术参数
系 型号 配置 名称 规格 数量
列 ZH-D-K1A01 表前配置 隔离开关 HL30-100/2P 63A 1
表后配置 断路器 DZ47-2P/C63A 1
表前配置 隔离开关 HL30-100/2P 63A 1
ZH-D-K1A02
表后配置 接线盒（2 进 2 出） AFJ6/JHD-4/A 1
表前配置 断路器 DZ47-2P/C63A 1
ZH-D-K1A03
表后配置 漏电保护器 DZ47LE-63/1P+N 1
2
2
2
2
注：总开关连接线 BV16mm 或 BV25mm 电能表连接线 BV6mm 或 BV10mm 。
安装尺寸及接线图（mm）
,8I ,8I
