P. 39
www.zhngo.com

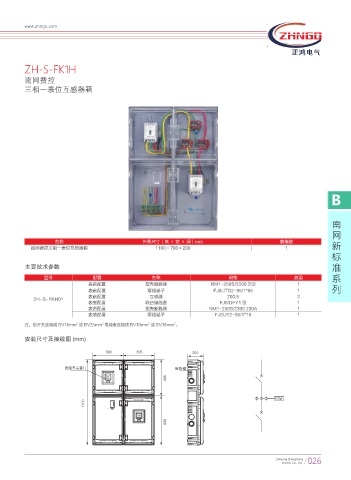

ZH-S-FK1H
南网费控
三相一表位互感器箱
B
南
网
名称 外形尺寸（高 × 宽 × 深）mm 装箱数 新
南网费控三相一表位互感器箱 1100×790×200 1
标
主要技术参数 准
型号 配置 名称 规格 数量 系
表前配置 塑壳断路器 NM1-250S/3300 250 1
表前配置 零线端子 FJ6/JTS2-95/1*95 1 列
表前配置 互感器 200:5 3
ZH-S-FKH01
表室配置 联合接线盒 FJ6/DFY1 型 1
表后配置 塑壳断路器 NM1-250S/3300 200A 1
表后配置 零线端子 FJ6/JT2-95/1*19 1
2
2
2
2
注：总开关连接线 BV16mm 或 BV25mm 电能表连接线 BV10mm 或 BV16mm 。
安装尺寸及接线图 (mm)
䔇㏫ᐬڟა䬔 ☙Ἡ
,8I ,8I
,8I
,8I
