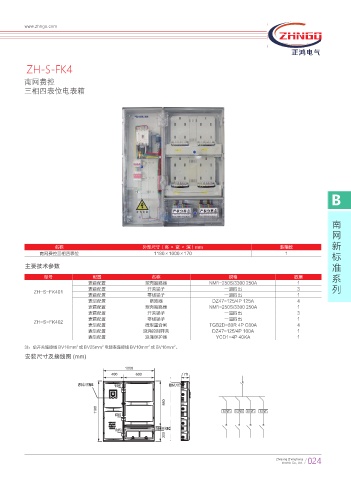

ZH-S-FK4
南网费控
三相四表位电表箱
B
南
网
新
名称 外形尺寸（高 × 宽 × 深）mm 装箱数
南网费控三相四表位 1180×1000×170 1
标
主要技术参数 准
型号 配置 名称 规格 数量 系
表前配置 塑壳断路器 NM1-250S/3300 250A 1
表前配置 开关端子 一进四出 3 列
ZH-S-FK401
表前配置 零线端子 一进四出 1
表后配置 断路器 DZ47-125/4P 125A 4
表前配置 塑壳断路器 NM1-250S/3300 250A 1
表前配置 开关端子 一进四出 3
表前配置 零线端子 一进四出 1
ZH-S-FK402
表后配置 微型重合闸 TGB2D-80R 4P C80A 4
表后配置 浪涌控制开关 DZ47-125/4P 100A 1
表后配置 浪涌保护器 YCD1-4P 40KA 1
2
2
2
2
注：总开关连接线 BV16mm 或 BV25mm 电能表连接线 BV10mm 或 BV16mm 。
安装尺寸及接线图 (mm)
1000
400 600 170
䔇㏫ᕧᐬڟ㔧Ⰲ 䧱ᄭ䦵 ☙ႀᐬڟ
880
1180 ,8I ,8I ,8I ,8I
䧱ᄭ䦵
䧱ᄭ䦵 ܦ㏫ᕧᐬڟ㔧Ⰲ
300
