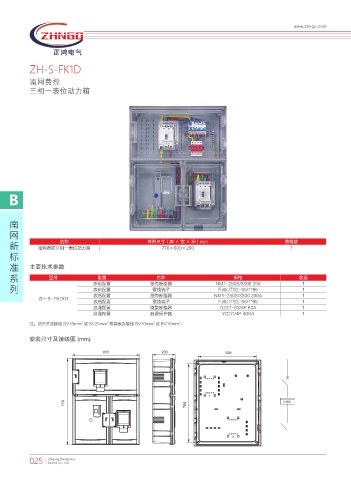

ZH-S-FK1D
南网费控
三相一表位动力箱
B
南
网
名称
新 南网费控三相一表位动力箱 外形尺寸（高 × 宽 × 深）mm 装箱数
1
770×600×200
标
准 主要技术参数
系 型号 配置 名称 规格 数量
列 表前配置 塑壳断路器 NM1-250S/3300 250 1 1
表前配置
FJ6/JTS2-95/1*95
零线端子
表后配置 塑壳断路器 NM1-250S/3300 200A 1
ZH-S-FKD01
表后配置 零线端子 FJ6/JTS2-95/1*95 1
浪涌配置 微型断路器 DZ47-63/4P 63A 1
浪涌配置 浪涌保护器 YCD1/4P 40KA 1
2
2
2
2
注：总开关连接线 BV16mm 或 BV25mm 电能表连接线 BV10mm 或 BV16mm 。
安装尺寸及接线图 (mm)
600 200 520
770 700 ,8I
