Page 46 - 浙江正鸿电气有限公司
P. 46
www.zhngo.com

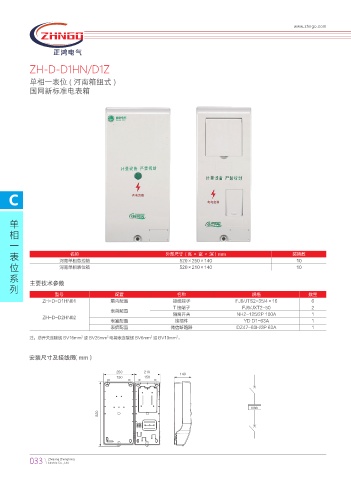

ZH-D-D1HN/D1Z
单相一表位 ( 河南箱组式 )
国网新标准电表箱
C
单
相
一
表 河南单相总控箱 外形尺寸（高 × 宽 × 深）mm 装箱数
名称
10
520×250×140
位 河南单相表位箱 520×210×140 10
系 主要技术参数
列
型号 配置 名称 规格 数量
ZH-D-D1HN01 箱内配置 接线端子 FJ6/JTS2-35/4×16 6
T 接端子 FJ6/JXT2-50 2
表前配置
隔离开关 NH2-125/2P 100A 1
ZH-D-D2HN02
表室配置 接插件 YD D1-63A 1
表后配置 微信断路器 DZ47-63H/2P 63A 1
2
2
2
2
注：总开关连接线 BV16mm 或 BV25mm 电能表连接线 BV6mm 或 BV10mm 。
安装尺寸及接线图（mm）
,8I
033 Zhejiang Zhenghong
Electric Co., Ltd.
