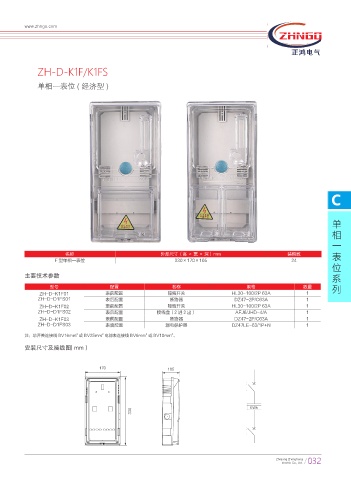

ZH-D-K1F/K1FS
单相一表位 ( 经济型 )
C
单
相
一
名称 外形尺寸（高 × 宽 × 深）mm 装箱数 表
F 型单相一表位 330×170×105 24
位
主要技术参数 系
型号 配置 名称 规格 数量 列
ZH-D-K1F01 表前配置 隔离开关 HL30-100/2P 63A 1
ZH-D-D1FS01 表后配置 断路器 DZ47-2P/C63A 1
ZH-D-K1F02 表前配置 隔离开关 HL30-100/2P 63A 1
ZH-D-D1FS02 表后配置 接线盒（2 进 2 出） AFJ6/JHD-4/A 1
ZH-D-K1F03 表前配置 断路器 DZ47-2P/C63A 1
ZH-D-D1FS03 表后配置 漏电保护器 DZ47LE-63/1P+N 1
2
2
2
2
注：总开关连接线 BV16mm 或 BV25mm 电能表连接线 BV6mm 或 BV10mm 。
安装尺寸及接线图（mm）
,8I
