P. 43
www.zhngo.com

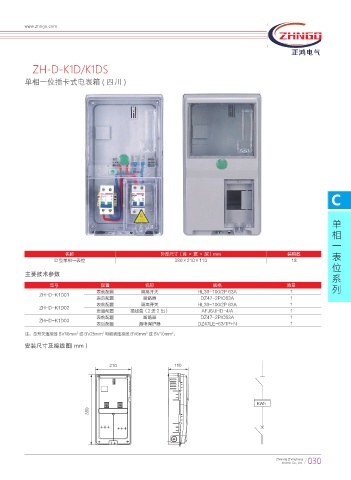

ZH-D-K1D/K1DS
单相一位插卡式电表箱 ( 四川 )
C
单
相
一
名称 外形尺寸（高 × 宽 × 深）mm 装箱数 表
D 型单相一表位 380×210×110 18
位
主要技术参数
系
型号 配置 名称 规格 数量 列
表前配置 隔离开关 HL30-100/2P 63A 1
ZH-D-K1D01
表后配置 断路器 DZ47-2P/C63A 1
表前配置 隔离开关 HL30-100/2P 63A 1
ZH-D-K1D02
表后配置 接线盒（2 进 2 出） AFJ6/JHD-4/A 1
表前配置 断路器 DZ47-2P/C63A 1
ZH-D-K1D03
表后配置 漏电保护器 DZ47LE-63/1P+N 1
2
2
2
2
注：总开关连接线 BV16mm 或 BV25mm 电能表连接线 BV6mm 或 BV10mm 。
安装尺寸及接线图（mm）
,8I ,8I
