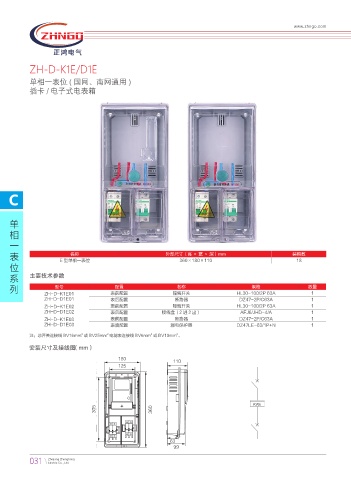

ZH-D-K1E/D1E
单相一表位 ( 国网、南网通用 )
插卡 / 电子式电表箱
C
单
相
一
表 E 型单相一表位 外形尺寸（高 × 宽 × 深）mm 装箱数
名称
360×180×110
18
位
系 主要技术参数
列 型号 配置 名称 规格 数量
ZH-D-K1E01 表前配置 隔离开关 HL30-100/2P 63A 1
ZH-D-D1E01 表后配置 断路器 DZ47-2P/C63A 1
ZH-D-K1E02 表前配置 隔离开关 HL30-100/2P 63A 1
ZH-D-D1E02 表后配置 接线盒（2 进 2 出） AFJ6/JHD-4/A 1
ZH-D-K1E03 表前配置 断路器 DZ47-2P/C63A 1
ZH-D-D1E03 表后配置 漏电保护器 DZ47LE-63/1P+N 1
2
2
2
2
注：总开关连接线 BV16mm 或 BV25mm 电能表连接线 BV6mm 或 BV10mm 。
